com IVA
289.05€

sem IVA
235.00€
Sku: PH12ADI-Q670-12V
Tipo de Produto: Boards Thin Mini-ITX
Fabricante: MiTAC

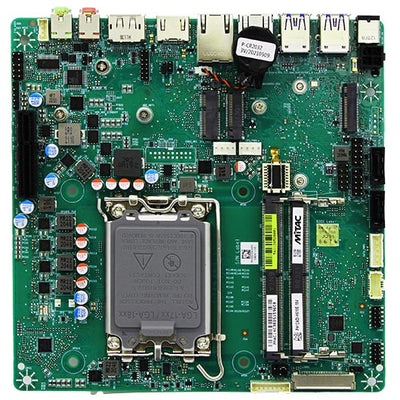

PH12ADI-Q670-12V

Thin Mini-ITX Form Factor, Intel® Alder Lake-S 12th Processor with Q670 Chipset

  • Processador Intel® Alder Lake-S 12th i9/i7/i5/i3 de 65W
  • Chipset Intel® Q670
  • Suporte à tecnologia Intel® vPro (Q670)
  • 2x DDR5 SO-DIMM até 64GB
  • Suporte para exibição tripla através de HDMI, DisplayPort e LVDS/eDP
  • 1x M.2 2280M-key (NVME e SATA), 1 x PCIe X16 Gen 4
  • 1 x Ethernet Intel® 2.5Gigabit, 1 x Ethernet Intel® Gigabit
  • Entrada DC 12V / 19V
Intel_Raptor_Lake-S_processor
main-features
Caraterísticas

PH12ADI

Formato Thin Mini-ITX, Processador Intel® Raptor Lake-S 13th/Alder Lake-S 12th com Chipset H610/Q670

Supporting Intel® 12th Gen (Alder Lake-S)/13th (Raptor Lake-S) Core™ Processors - Up to 65W

MZ1-10ADP-img3
PH14ADI-2-1

O 1º processador para desktop com a nova tecnologia híbrida da Intel, com 8+8 núcleos para alocar recursos de forma inteligente.

PH14ADI-2-2

Melhoria de Desempenho de 1,35X de uma Geração para Outra, e otimização de eficiência para visão de máquina. Menor latência com menor consumo de energia.

2.81X AI Inference Enhancement

PH12ADI-3
PH12ADI-4-1

A nova Intel UHD GFX 770 melhora o desempenho gráfico em 1,94 vezes e o aprimoramento de inferência de IA em 2,81 vezes.

PH12ADI-4-2

Poderosa capacidade de computação de IA na borda. Suporta DL Boost e VNNI, expansão de cartão de IA e GPU virtual para integração de carga de trabalho acelerada.

Maximize todas as Possibilidades de Expansão em uma

PH12ADI-5
PH12ADI-6

Exibição Tripla de Alta Resolução

PH14ADI-4
  • Porta HDMI de alta resolução e DisplayPort para diferentes cenários e aplicações
  • Exibição tripla para monitor principal, secundário e terceiro pode ser configurada no modo de clonagem ou extensão no sistema operacional para múltiplas tarefas

High Speed and Reliable Networking for seamless connection

PH12ADI-8

Industrial-grade Design

6X longer lifespan

Diferente dos Capacitores Eletrolíticos, com uma vida útil de longevidade, estabilidade e confiabilidade, nossas placas-mãe de servidor são construídas com Capacitores Sólidos.

PH12ADI-9

PH12ADI IO

PH12ADI-IO

PH12ADI Block Diagram

PH12ADI-BlockDiagram
Especificações
PH12ADI (PH12ADI) Specifications
MECHANICAL   FORM FACTOR Mini-ITX: 6.7" x 6.7" (170 mm x 170 mm)
SYSTEM   PROCESSOR 13th/12th Gen Intel® Raptor Lake-S/Alder Lake-S LGA1700 Socket Processor / Core i9/i7/i5/i3 Processor / TDP 65W
  CHIPSET Intel® H610 / Q670
  SYSTEM MEMORY DDR5 4800 MHz / 2 x 262-pin SO-DIMM / Max. 64 GB (Non-ECC)
  GRAPHICS Intel® UHD Graphics
  ETHERNET Intel® I219-LM Giga LAN + Intel® I225V 2.5 Giga LAN
  AUDIO Realtek® ALC888 Co-Lay ALC897
  I/O CHIPSET Nuvoton NCT6126D(eSPI)
  TPM TPM Header / (support optional TPM module board NPCT750)
  EXPANSION SLOT 1x M.2 2230 E key (PCIe X1 , USB2.0, SMBus, CNVi)
/ 1x M.2 3042 B key (USB2.0, PCIe3.0 X1, SATAIII)
/ 1x M.2 2242 / 2280 M key (PCIe3.0 X4, SATAIII)
/ 1x PCIe 3.0 X4 slot
  BIOS AMI BIOS / 256 Mbit SPI
  H/W MONITOR Temperature Monitor / Voltage Monitor / Fan Monitor
  WATCHDOG TIMER 1~255 steps by software program
  SMART FAN CONTROL CPU Fan / System Fan
GRAPHICS   2nd DISPLAYPORT -
  VGA -
  DVI -
  HDMI Up to 4K (4096 x 2160) @30 Hz
  DISPLAYPORT Up to 4K (4096 x 2304) @60 Hz
  LVDS Up to 1920 x 1200 @60 Hz
  eDP (Option) Up to 4K (4096 x 2304) @60 Hz
REAR I/O   USB 4 x USB 3.2 Gen1 (H610)
/ 4 x USB 3.2 Gen2 (Q670)
  DISPLAY I/O 1 x HDMI 1.4 / 1 x DisplayPort 1.2
  AUDIO I/O 1 x Mic-in
/ 1 x Line-out
  LAN I/O 2 x RJ-45
  SERIAL PORT -
  PS/2 PORT -
  OTHERS DC-in 12V (2.5 mm / ID, 5.5 mm / OD) / DC-in 19V (5.1 mm / ID, 7.4 mm / OD)
INTERNAL CONNECTORS   STORAGE 2 x SATAIII
  USB H610 & Q670: 5 x USB 2.0 (1 x USB share M.2 B)
/ Q670: 2 x USB 3.2
  DISPLAY I/O 1 x LVDS (*Optional eDP SKU available)
/ 1 x Backlight Connector
  AUDIO I/O 1 x Stereo Speaker Header
  SERIAL PORT 1 x RS232 / 1 x RS232 / 422 / 485
  PARALLEL PORT -
  GPIO 1 x MiAPI Header (Programmable. Support 10-bit GPIO)
  FAN 1 x 4-pin CPU Fan Header / 1 x 4-pin System Fan Header
  POWER 1 x AT / ATX Mode Select Jumper
/ 1 x 4-pin ATX Power Connector
  OTHERS 1 x CMOS Jumper
/ 1 x Front Audio Header (Mic-in & Line-out)
/ 1 x panel power select header
/ 1x buzzer header
/ 1x Digital MIC
/ 1 x FIO header
/ 1 x intrusion switch header
POWER REQUIREMENT   POWER INPUT DC-in 12V (2.5 mm / ID, 5.5 mm / OD) / ATX 4-pin 12V / DC-in 19V (5.1 mm / ID, 7.4 mm / OD) / ATX 4-pin 19V
ENVIRONMENTAL   OPERATING TEMPERATURE 0 ~ 60°C (32 ~140°F)
  STORAGE TEMPERATURE -40 ~ 85°C (-40 ~185°F)
  OPERATING HUMIDITY 10% ~ 95% R/H (Non-condensing)
  CERTIFICATION CE / FCC Class B
OS   OS SUPPORT Windows® 10 64-bit / Ubuntu 20.04 / Windows® 11 64bit, / Linux (support by request)
PACKING LIST   PACKAGE 1 x Motherboard / 2 x I/O Bracket (Half and Full Height) / 1 x SATA & SATA PWR Cable
