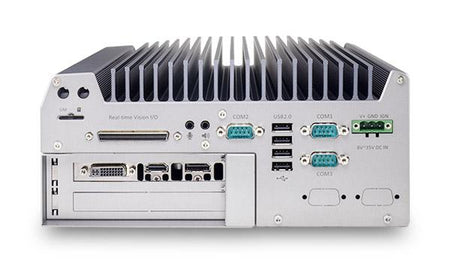

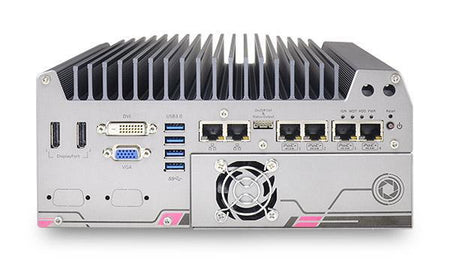

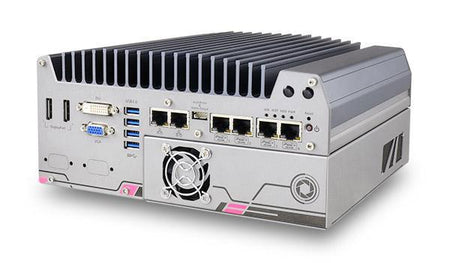

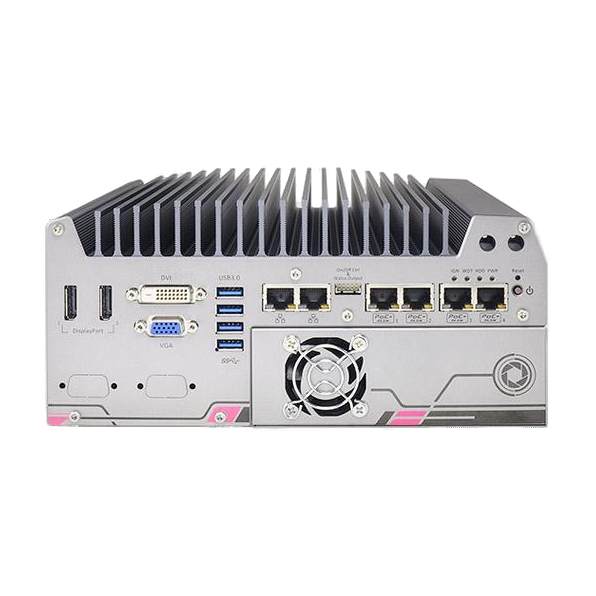

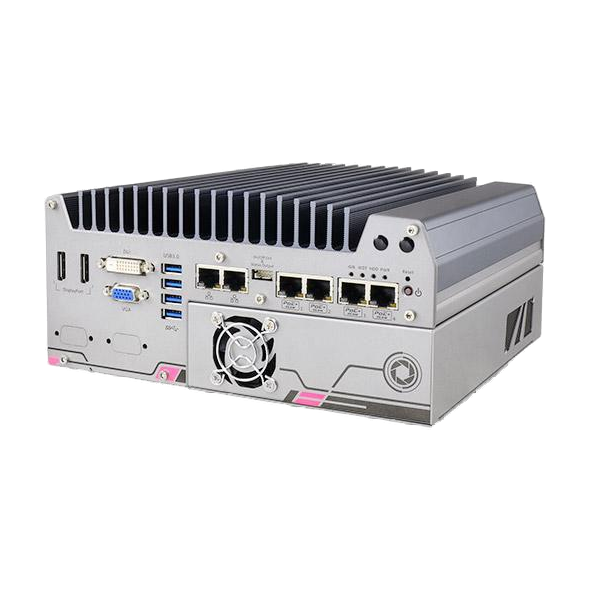

Neousys Nuvis-5306RT (Skylake, machine vision controller)
Preço sob consulta
Módulos MezIO™ suportados
Controlador de visão artificial Intel® Skylake de 6th-Gen com I/O específico para visão, controlo em tempo real & computação GPU
- CPU Intel® Core™ i7/i5 de 6th Gen, 65W/35W, até 32 GB DDR4
- I/O integrado específico para visão
- Controlador de iluminação CC/CV de 4-CH
- Saídas de disparo de câmara de 4-CH
- Entrada de codificador de quadratura de 1-CH
- DI isolada de 8-CH e DO isolada de 8-CH
- Controlo de I/O em tempo real patenteado, baseado em MCU, através de DTIO V2 e NuMCU
- Interfaces de câmara integradas
- Portas Gigabit PoE+ IEEE 802.3at de 4-CH
- Portas USB 3.1 Gen1 de 4-CH
- Suporta GPU NVIDIA de 75W para visão artificial acelerada por GPU
Apresentamos o controlador de visão mais potente alguma vez construído! O Nuvis-5306RT integra, num formato compacto, todas as funções necessárias para aplicações de visão artificial, incluindo uma capacidade de computação excecional, interfaces de câmara integradas e controlo de I/O específico para visão em tempo real.
Para garantir imagens de alta qualidade, um sistema MV requer uma interação precisa entre os dispositivos de iluminação, câmara, atuador e sensor. O Nuvis-5306RT integra um controlador de iluminação LED, disparo de câmara, entrada de codificador, saída PWM e I/O digital, permitindo ligar e controlar todos os dispositivos de visão. Todo o I/O específico para visão é gerido pela arquitetura patenteada da Neousys baseada em MCU e pelo firmware DTIO/NuMCU, garantindo o controlo de I/O em tempo real à escala de microssegundos.
A capacidade de computação é outro requisito crucial para um sistema de visão. Além do desempenho notável proporcionado pela CPU Intel® Core™ i7/i5 de 6th Gen, o Nuvis-5306RT pode ainda alojar uma GPU NVIDIA® de 75W TDP para tirar partido de bibliotecas de visão aceleradas por GPU ou de software de visão baseado em deep learning. Combinando interfaces PoE+ e USB 3.1 Gen1 integradas com capacidade de expansão para CameraLink e CoaXPress, o Nuvis-5306RT é a plataforma ideal para aplicações MV exigentes.
■ NEOUSYS MARKETING TEAM
Destaques do produto
I/O integrado específico para visão
Suporta todos os dispositivos periféricos para aplicações de visão artificial
- Controlador de iluminação CC/CV (1A/24V)
- Saída de disparo de câmara de 12V
- Entrada de codificador de quadratura
- Saída PWM
- DI/DO isoladas
GPU-Accelerated Computer Vision
Especialmente concebido para GPU NVIDIA de 75W
- 20x FLOPS v.s. CPU
- Funcionamento fiável 7/24 com carga da GPU a 100%
Uma nova era para a visão artificial
- Biblioteca de visão artificial acelerada por GPU
- Software de visão artificial baseado em deep learning
Controlo de I/O em tempo real por DTIO V2 & NuMCU
DTIO V2
- Disparo baseado em tempo/posição
- Latência de resposta determinística de 10 us
NuMCU
- Para F/W de MCU definido pelo utilizador
- Desenvolvimento de código MCU com TI CCS
Interfaces de câmara versáteis
Interface de câmara integrada
- 4x portas 802.3at PoE+ e 2x portas GigE
- 4x portas UB3 com largura de banda de 1000 MB/s

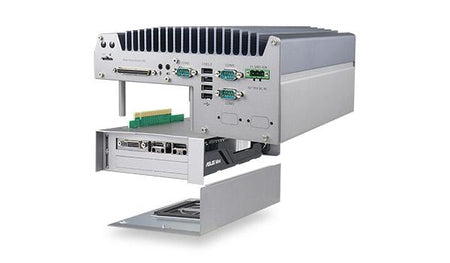

Interface expansível através de Cassette
- CameraLink
- CoaXPress
- 10G Ethernet
Demonstração ao vivo do Nuvis-5306RT: disparo baseado em tempo e disparo baseado em posição
| Núcleo do sistema | |
|---|---|
| Processador | Suporta CPU Intel® Core™ LGA1151 de 6th-Gen - Intel® Core™ i7-6700 (8M Cache,3.4/4.0 GHz, 65W TDP) - Intel® Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP) - Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) - Intel® Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) |
| Chipset | Intel® Q170 Platform Controller Hub |
| Gráficos | Intel® HD Graphics 530 integrada |
| Memória | Até 32 GB de SDRAM DDR4-2133 através de duas ranhuras SODIMM |
| AMT | Suporta AMT 11.0 |
| TPM | Suporta TPM 1.2 |
| Interface de I/O específica para visão | |
|---|---|
| Controlador de iluminação LED | Saída do controlador de iluminação LED de 4-CH, com suporte para - Modo de corrente constante (até 2 A por canal, regulação de intensidade a 100 kHz controlada) - Modo de tensão constante (24 VDC, controlo da regulação de intensidade a 100 kHz) |
| Disparo da câmara | Saída de disparo da câmara de 4-CH (saída de 12 VDC) |
| Entrada do encoder | Entrada de encoder em quadratura de 1-CH (A/B/Z) |
| Saída digital isolada | Saída digital isolada de alta velocidade de 4-CH (tempo de transição <2 us, para strobe/PWM) Saída digital isolada de alta corrente de 4-CH (corrente nominal até 500 mA) |
| Entrada digital isolada | Entrada digital isolada de alta velocidade de 8-CH (tempo de transição <2 us) |
| Controlo de I/O em tempo real | Controlo de I/O em tempo real patenteado, baseado em MCU com firmware DTIO V2 ou OpenMCU |
| Interface geral de I/O | |
|---|---|
| Porta Ethernet | 6x portas Gigabit Ethernet através de Intel® I219 e 5x I210 |
| PoE+ | IEEE 802.3at PoE+ PSE na porta GigE Porta 3 ~ Porta 6, orçamento total de alimentação de 80 W |
| USB 3.1 Gen1 | 4x portas USB 3.1 Gen1 através de controlador XHCI nativo controlador, 1000 MB/s no total de largura de banda |
| USB 2.0 | 4x portas USB 2.0 |
| Porta de vídeo | 1x conector VGA + DVI-D empilhado 2x conectores DisplayPort, com suporte para 4K2K resolução |
| Porta série | 2x portas RS-232/422/485 programáveis por software (COM1 & COM3) 1x porta RS-232 (COM2) |
| Áudio | 1x Mic-in e 1x Speaker-out |
| Interface de armazenamento | |
|---|---|
| HDD SATA | 2x portas SATA internas para instalação de HDD/SSD de 2.5” instalação, com suporte para RAID 0/1 |
| mSATA | 1x porta mSATA de tamanho completo (mux com mini-PCIe) |
| Barramento de expansão | |
|---|---|
| PCI/PCI Express | 1x ranhura PCIe x16 @ Gen3, 8-lanes Sinais PCIe em Cassette, com suporte para - Placa GPU NVIDIA® de 75W - Câmara COTS CameraLink e CoaXPress placa de interface |
| Mini PCI-E | 1x ranhura mini PCI Express interna com ranhura SIM acessível pela parte frontal 1x ranhura mini PCI Express interna com ranhura SIM interna (mux com mSATA) |
| Fonte de alimentação | |
|---|---|
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada DC de 8V a 35V |
| Controlo remoto e Saída de estado | 1x conector wafer de 10 pinos (2x5) para controlo remoto de ligar/desligar e saída LED de estado |
| Características mecânicas | |
| Dimensões | 240 mm (W) x 225 mm (D) x 111 mm (H) |
| Peso | 4.5 kg (incl. CPU, GPU, memória e HDD) |
| Montagem | Montagem na parede através de suporte de montagem ou kit opcional de montagem em rack |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | com i7-6700TE, i5-6500TE (35W TDP) -25°C ~ 60°C ** com i7-6700, i5-6500 (65W TDP) -25°C ~ 60°C */ ** (configurado no modo de CPU de 35W) -25°C ~ 50°C */ ** (configurado no modo de CPU de 65W) |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Humidade | 10%~90%, sem condensação |
| Vibração | Em funcionamento, 5 Grms, 5-500 Hz, 3 eixos (com SSD, de acordo com a IEC60068-2-64) |
| Choque | Em funcionamento, 50 Grms, semissenoidal, duração de 11 ms (com SSD, de acordo com a IEC60068-2-27) |
| EMC | CE/FCC Classe A, de acordo com EN 55022, EN55032 & EN 55024 |
*Para o i7-6700 a funcionar no modo de 65W, a temperatura máxima de funcionamento deve ser limitada a 50°C, podendo ocorrer limitação térmica quando é aplicada uma carga máxima contínua. Os utilizadores podem configurar a potência da CPU na BIOS para obter uma temperatura de funcionamento mais elevada.
**Para funcionamento a temperaturas abaixo de zero, é necessária uma unidade HDD ou uma unidade de estado sólido (SSD) com ampla gama de temperaturas.
Acessórios
Adaptador de alimentação AC/DC de 20V, 160W
