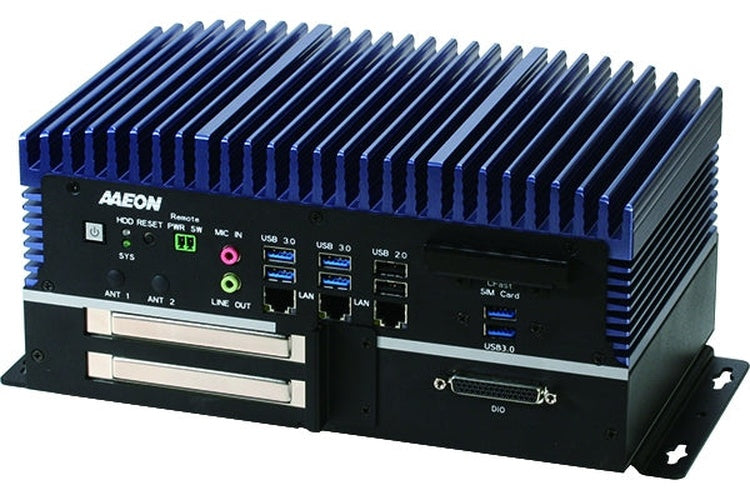

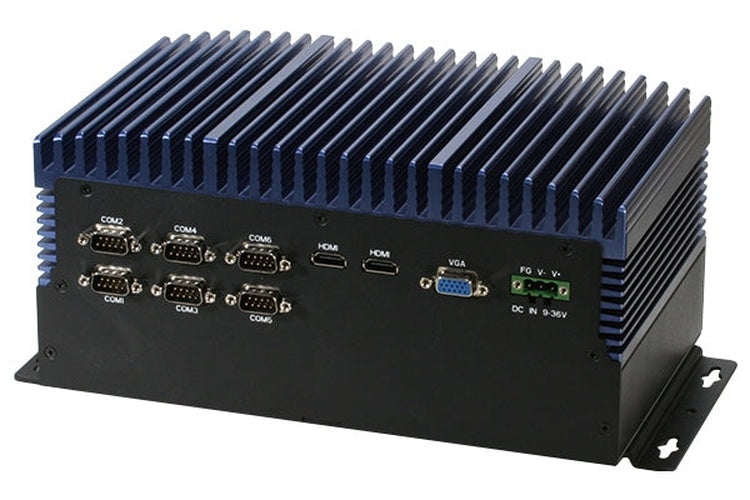

AAEON BOXER-6839 (Intel 6/ 7 Gen, 3GLAN, 6COM, DIO, 9-36VDC)
BOXER-6839-A1-1010
BOXER-6839-A2-1010
BOXER-6839-A3-1010
Box PC Embedded sem ventoinha com processador Intel® Core™ de desktop de 6th/ 7th Geração e expansão PCIe & PCI
- Elevada capacidade de processamento & capacidade de visualização gráfica
- Processador de classe desktop em socket com suporte de longevidade
- SODIMM DDR4 ECC ou Non-ECC, até 32GB
- VGA + HDMI x 2 para três ecrãs, ecrã HDMI 4K
- Expansão PCIe x4 & PCI
- USB 3.2 Gen 1 x 6
- Industrial-grade Intel® GbE LAN x 3
- Suporta RS-232/422/485 x 6 selecionável através do BIOS
- Design de acesso fácil
- Entrada DC de ampla gama, 9~36V
- Entrada e saída digital de 34-bit
Com uma interface especialmente concebida que suporta PCIe x4, o BOXER-6839 integra facilmente várias câmaras industriais, incluindo GigaLAN / PoE/ USB 3.0 / CameraLink / CoaXpress. O sistema de visão AAEON BOXER Embedded sem ventoinha foi testado e validado com a maioria das câmaras industriais e software de controlo de visão, cumpre rigorosos standards da indústria e é compatível com várias câmaras numa plataforma interligada. Equipado com a potente CPU Intel 7th Gen. de desktop e o chip LAN Intel I210, o BOXER-6839 acelera o processo de montagem, facilita uma implementação eficaz em linhas de fábricas inteligentes e melhora o desempenho do sistema a um preço acessível.
Ao contrário dos designs anteriores, o BOXER-6839 dispõe de uma tampa que facilita o acesso. Inclui um socket de CPU compatível com CPUs substituíveis, oferecendo mais opções de personalização e mobilidade, e suporta três ecrãs independentes, o que melhora significativamente a gestão dos produtos na fábrica. Além disso, suporta 6 portas COM RS485, um número bastante superior à média atual do mercado.
Concebida para consolidar os sistemas de câmaras existentes, a série BOXER-6839 da AAEON suporta várias interfaces de câmara, proporcionando uma integração perfeita sem necessidade de ligação através de outros transponders. O BOXER-6839 oferece suporte de longevidade e um design mecânico personalizável, proporcionando flexibilidade de CPU para responder às necessidades em constante evolução dos clientes e do cenário da Industry 4.0. Com uma capacidade nativa de 3 portas GigaLAN, bem como 6 sockets USB 3.0 e I/O digital programável de 34-bit, também pode ser adaptado a uma vasta gama de processos de fabrico industrial, reduzindo o prazo de execução e aumentando a eficiência e a precisão. O design robusto do chassis é ideal para sistemas de controlo inteligentes, inspeção por visão artificial, sinalização digital, videovigilância e fabricantes de máquinas.
Lista de embalagem
- Suporte de montagem na parede x 2
- Conjunto de parafusos x 1
- Almofada térmica x 3
- DVD do produto x 1
- Conector de alimentação Phoenix x 1
- BOXER-6839
| SISTEMA | |
| CPU | Família de processadores Intel® Core™ de 7.ª geração: Intel® Core™ i7-7700T, 2.9 GHz Intel® Core™ i5-7500T, 2.8 GHz Intel® Core™ i3-7101TE, 3.4 GHz Intel® Pentium® G4600T, 3.0 GHz Intel® Pentium® G4560T, 2.9 GHz Intel® Celeron® G3930T, 2.7 GHz Família de processadores Intel® Core™ de 6.ª geração: Intel® Core™ i7-6700TE, 2.4 GHz Intel® Core™ i5-6500TE, 2.3 GHz Intel® Core™ i3-6100TE, 2.7 GHz Intel® Pentium® G4500T, 3.0 GHz Intel® Pentium® G4400T, 2.9 GHz Intel® Celeron® G3900T, 2.6 GHz |
| CHIPSET | Intel® Q170 |
| MEMÓRIA DO SISTEMA | Slot SODIMM DDR4 1866/2133 x 2, até 32GB |
| INTERFACE DE ECRÃ | HDMI, VGA |
| DISPOSITIVO DE ARMAZENAMENTO | CFast™, HDD/SSD |
| ETHERNET | Intel® I210, 10/100/1000Base-TX x 3 |
| I/O | RS-232/422/485 x 6 USB Tipo A x 6 para USB 3.2 Gen 1 USB Tipo A x 2 para USB 2.0 RJ-45 x 3 para GbE LAN DB-44 para I/O digital de 34-bit (5V) Slot CFast™ x 1 Slot para cartão SIM x 1 Botão de alimentação On/Off x 1 Alimentação remota on/off de 2 pin Botão de reposição Entrada de microfone x 1 Saída de linha x 1 Abertura para antena x 2 Indicador LED SYS x 1 Indicador LED HDD x 1 DB-15 x 1 para VGA HDMI v1.3 x 2 Bloco de terminais DC-in de 3 pinos (9~36V) |
| EXPANSÃO | Mini-Card de tamanho completo x 2 PCIe [x4] x 1 & PCIe [x1] x 1 (para A1) PCIe [x4] x 1 & PCI x 1 (para A2) PCI x 2 (para A3) |
| INDICADOR | LED de alimentação LED de atividade do HDD |
| SISTEMAS OPERATIVOS SUPORTADOS | Família de processadores Intel® Core™ de 7th Geração: Windows® 10 IOT (64bit) Ubuntu 16.04 ou superior Fedora 25 ou superior CentOS 7.3 ou superior Família de processadores Intel® Core™ de 6th Geração: Windows® 10 IOT (64bit) Windows® 8.1 (64bit) Windows® Embedded 8 Standard (64bit) Windows® 7 (64bit/32bit) Windows® Embedded Standard 7 (32/64bit) Ubuntu 16.04 ou superior Fedora 25 ou superior CentOS 7.3 ou superior |
| ALIMENTAÇÃO | |
| REQUISITOS DE ALIMENTAÇÃO | 9 - 36V com bloco de terminais de 3 pinos |
| MECÂNICA | |
| MONTAGEM | Montagem na parede |
| DIMENSÕES (W X H X D) | 10.40” x 4.90” x 6.15” (264.2mm x 124.5mm x 156.2mm) |
| PESO BRUTO | 13.2 lb (6.0 kg) |
| PESO LÍQUIDO | 9.9 lb (4.5kg) |
| CONDIÇÕES AMBIENTAIS | |
| TEMPERATURA DE FUNCIONAMENTO | -4°F ~ 131°F (-20°C ~ 55°C) (em conformidade com IEC68-2-14, com fluxo de ar de 0.5 m/s; com dispositivos industriais) |
| TEMPERATURA DE ARMAZENAMENTO | -49°F ~ 176°F (-45°C ~ 80°C) |
| HUMIDADE DE ARMAZENAMENTO | 5~95% @ 40°C, sem condensação |
| RESISTÊNCIA À VIBRAÇÃO | 5 Grms/ 5 ~ 500Hz/ em funcionamento – cartão SSD/CFast™ 1 Grms/ 5~ 500Hz/ em funcionamento – HDD |
| RESISTÊNCIA AO CHOQUE | - |
| CERTIFICAÇÃO | CE/FCC Classe A |
Informações de encomenda [BOXER-6839]
| NÚMERO DE PEÇA | BOXER-6839-A1-1010 | BOXER-6839-A2-1010 | BOXER-6839-A3-1010 |
|---|---|---|---|
| CPU | — | — | — |
| RAM | — | — | — |
| LAN | 3 | 3 | 3 |
| USB | USB 3.2 Gen 1 x 6 USB 2.0 x 2 | USB 3.2 Gen 1 x 6 USB 2.0 x 2 | USB 3.2 Gen 1 x 6 USB 2.0 x 2 |
| RS-232/422/485 | 6 | 6 | 6 |
| E/S DIGITAL | 34 bit | 34 bit | 34 bit |
| ÁUDIO | MIC-in x 1 Line-Out x 1 | MIC-in x 1 Line-Out x 1 | MIC-in x 1 Line-Out x 1 |
| ARMAZENAMENTO | Baía para unidade de 2.5” x 2 CFast™ x 1 | Baía para unidade de 2.5” x 2 CFast™ x 1 | Baía para unidade de 2.5” x 2 CFast™ x 1 |
| ECRÃ | VGA x 1 HDMI x 2 | VGA x 1 HDMI x 2 | VGA x 1 HDMI x 2 |
| EXPANSÃO | PCIE[x4] + PCIE[x1] Minicard de tamanho completo x 2 | PCIE[x4] + PCI Minicard de tamanho completo x 2 | PCI x 2 Minicard de tamanho completo x 2 |
| MONTAGEM | Montagem na parede | Montagem na parede | Montagem na parede |
| ALIMENTAÇÃO | Entrada de 9~36V DC | Entrada de 9~36V DC | Entrada de 9~36V DC |
| TEMPERATURA DE FUNCIONAMENTO | -4°F ~ 131°F (-20°C ~ 55°C) | -4°F ~ 131°F (-20°C ~ 55°C) | -4°F ~ 131°F (-20°C ~ 55°C) |
Acessórios
| 125590120B | Adaptador de alimentação |
| 1702031802 | Cabo de alimentação (tipo US) |
| 1702031803 | Cabo de alimentação (Europa) |
| 170203180E | Cabo de alimentação (Japão) |
| 9741159H00 | Módulo Wi-Fi/Bluetooth & antena |
| 9741EC25E0 | Módulo 4G & antena (para a Europa) |
| 9741EC25A0 | Módulo 4G & antena (para USA-AT&T) |
| 9741EC25V0 | Módulo 4G & antena (para USA-Verizon) |
