AAEON ATX-Q670A (Motherboard ATX Intel Core 12.ª a 14.ª geração)
Prazo de entrega estimado: 2 - 4 semanas
AAEON ATX-Q670A
Motherboard industrial ATX com chipset Intel® Q670E, para Intel® Core™ 12.ª, 13.ª e 14.ª gerações e Série 2 (Bartlett Lake), socket LGA1700, TDP até 125 W. Indicada para automação industrial, sistemas integrados e aplicações que necessitam de expansão.
- 4 × DDR5 4000 MHz, dual channel, sem ECC, até 192 GB
- 2 × Gigabit Ethernet na versão A10-2L; 3 × Gigabit Ethernet na versão A10-3L-226; a terceira é Intel® I226-LM
- 2 × HDMI 2.0 e 2 × DisplayPort 1.4; VGA por conector interno; combinações até quatro ecrãs
- 8 × SATA III com RAID 0/1/5/10; 1 × M.2 2280 M-Key PCIe 4.0 x4; 1 × M.2 2242/2280 M-Key PCIe 3.0 x1
- Formato ATX 305 × 244 mm; temperatura de funcionamento 0 °C a 60 °C
Conteúdo da embalagem
Motherboard, cabo SATA 6G (14001-0063010), cabo VGA com suporte (14019-00060700) e espelho de I/O.

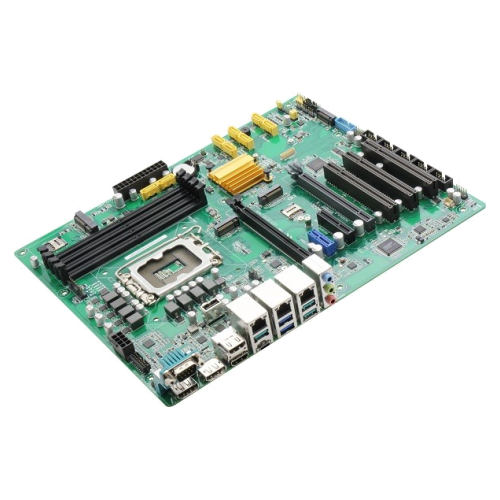

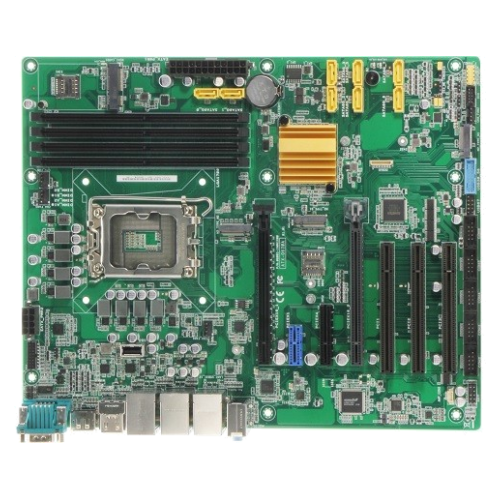

As fotografias oficiais são ilustrativas: algumas mostram três portas Ethernet; as portas da referência são as indicadas na informação de encomenda. CPU, memória e armazenamento dependem da configuração cotada. Preço e disponibilidade sob consulta.
Especificações técnicas
| Processador | Intel® Core™ 12.ª, 13.ª e 14.ª gerações e Série 2 (Bartlett Lake), socket LGA1700, TDP até 125 W |
|---|---|
| Chipset | Intel® Q670E |
| Memória | 4 × DDR5 4000 MHz, dual channel, sem ECC, até 192 GB |
| Ethernet | 2 × Gigabit Ethernet na versão A10-2L; 3 × Gigabit Ethernet na versão A10-3L-226; a terceira é Intel® I226-LM |
| Vídeo | 2 × HDMI 2.0 e 2 × DisplayPort 1.4; VGA por conector interno; combinações até quatro ecrãs |
| Armazenamento | 8 × SATA III com RAID 0/ |
| Expansão | 1 × PCIe 5.0 x16; 1 × PCIe 3.0 x1 aberto; 1 × PCIe 4.0 x4 aberto; 1 × PCIe 4.0 x16 físico com quatro linhas; 3 × PCI; M.2 B-Key, Mini PCIe e micro SIM |
| USB | 2 × USB 3.2 Gen 2 traseiros na versão 2L ou 3 × na 3L; 2 × USB 3.2 Gen 1 traseiros; conectores internos USB 3.2 Gen 1 e USB 2.0; USB 2.0 Type-A vertical |
| Outras ligações | TPM 2.0 integrado; áudio Realtek ALC897; 5 × RS-232 internos e 1 × RS-232/ |
| Alimentação | ATX, conectores de 24 e 8 pinos |
| Formato e dimensões | ATX, 305 × 244 mm |
| Temperatura de funcionamento | 0 °C a 60 °C; humidade até 90% sem condensação a 60 °C |
| Temperatura de armazenamento | −40 °C a 85 °C |
| Peso | 0,8 kg, conforme AAEON |
| Certificações | CE e FCC Classe A |
| Sistema operativo | Windows 10 e Windows 11, 64 bits |
Detalhes adicionais
| Controlador I/O | NCT6126D |
|---|---|
| Controladores de rede | Intel® I219-LM com AMT 12.0 e I210-AT; I226-LM adicional na versão 3L |
| BIOS | AMI BIOS; memória flash de 256 Mbit |
| Monitorização | Temperatura da CPU e chassis; tensões Vcore, 5 V, 3,3 V e 12 V; ventoinhas CPU e chassis |
| Watchdog e energia | Watchdog programável de 1 a 255 passos; Wake-on-LAN/ |
| Resoluções | VGA até 1920 × 1200 a 60 Hz; HDMI até 4096 × 2160 a 60/ |
| Conectores internos adicionais | Áudio de painel frontal e altifalante; intrusão do chassis; seleção AT/ |
| MTBF | 281 760 horas, conforme AAEON |
Referências de encomenda
ATX-Q670A-A10-2L; ATX-Q670A-A10-3L-226
Acessórios opcionais indicados pela AAEON
| Referência | Descrição |
|---|---|
| 1709100330 | Cabo USB 2.0 com suporte, 330 mm |
| 170910020K | Cabo USB 2.0 sem suporte, 200 mm |
| 1700190450 | Cabo USB 3.2, duas portas, com suporte, 45 cm |
| AP-FNTH11700010 | Cooler LGA1700, 2U, até 95 W |
| AP-FNTH11700020 | Cooler LGA1700, 1U, até 125 W |
| AP-FNTH11700030 | Cooler LGA1700, 2U, até 125 W |
Opcionais sujeitos a disponibilidade e cotação. Confirmar a compatibilidade do dissipador com o processador e o socket antes da encomenda.
