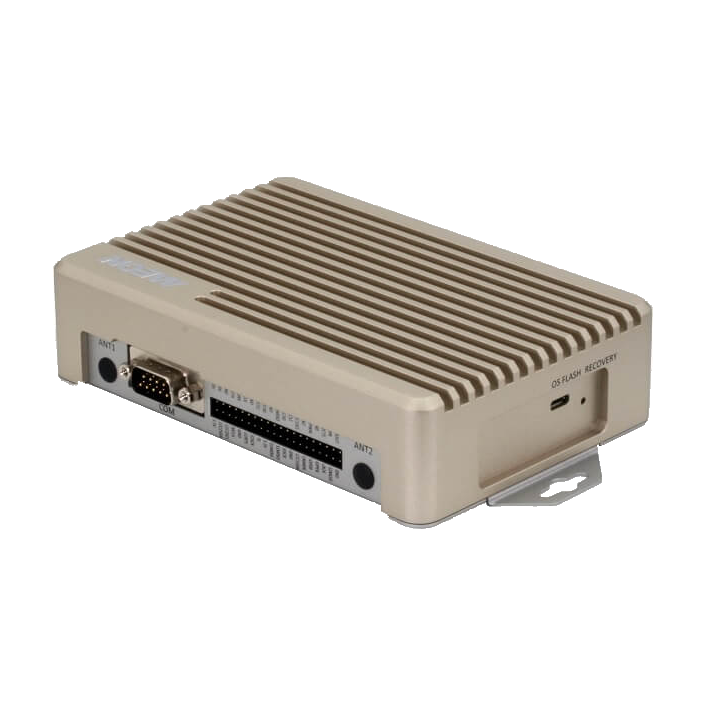

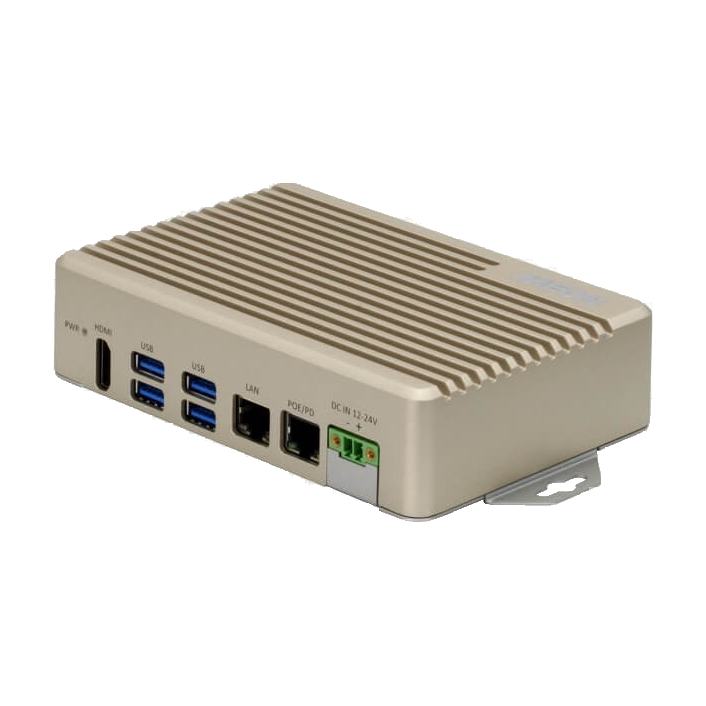

AAEON BOXER-8222AI (NVIDIA Jetson Nano, 4GB/ 16GB, 12~24V)
BOXER-8222AI
PC Box embedded sem ventoinha para AI Edge com NVIDIA Jetson Nano e porta PD
- NVIDIA Jetson Nano
- PoE/PD x 1
- 4GB LPDDR4 + 16GB eMMC ou cartão SD de 32GB
- USB 3.2 Gen 1 x 4
- Slot M.2 E-key x 1 para expansão Wi-Fi
- Entrada de alimentação DC de ampla tensão, 12 ~ 24V
- Ampla temperatura de funcionamento de -10°C ~ 70°C
O BOXER-8222AI é equipado com o inovador e energeticamente eficiente NVIDIA® Jetson Nano™ SoC. Especializado em computação AI Edge, o Jetson Nano utiliza o processador quad-core ARM® Cortex®-A57 MPCore com arquitetura GPU NVIDIA Maxwell™ e 128 núcleos NVIDIA CUDA®. Este design inovador permite velocidades de processamento até 472 GFLOPs e consegue executar várias redes neurais ou processar várias imagens de alta resolução em simultâneo. O NVIDIA Jetson Nano também integra 4GB de RAM e um slot para cartão MicroSD com suporte para até 32GB de armazenamento.
O BOXER-8222AI inclui uma porta LAN PoE PD (Powered Device), permitindo a instalação sem uma fonte de alimentação dedicada quando ligado a um PSE Gateway (Power Sourcing Equipment). O BOXER-8222AI utiliza o standard 802.3at e suporta uma entrada de alimentação de 25.6W, mais do que suficiente para alimentar o sistema e dispositivos ligados, como câmaras USB e sensores.
O BOXER-8222AI dispõe de uma configuração I/O flexível, incluindo um conector I/O de 40 pinos concebido para suportar uma vasta gama de sensores e controladores. Inclui também quatro portas USB3.2 Gen 2, uma porta COM RS-232 e portas LAN e HDMI. O BOXER-8222AI suporta ainda expansão Wi-Fi através de um slot M.2 2230 integrado.
O BOXER-8222AI foi concebido para funcionar numa variedade de ambientes exigentes e apresenta um design sem ventoinha para assegurar um funcionamento fiável. Pode funcionar a temperaturas de -10°C até 70°C sem perda de desempenho. As suas dimensões compactas também facilitam a instalação em espaços reduzidos, permitindo colocá-lo mais perto do local onde é necessário.
| SISTEMA | |
| ACELERADOR DE IA | NVidia® Jetson Nano™ |
| CPU | Processador Quad Core ARM® Cortex®-A57 MPCore |
| MEMÓRIA DO SISTEMA | 4GB LPDDR4 |
| DISPOSITIVO DE ARMAZENAMENTO | Cartão MicroSD de 32 GB (Versão A) 16 GB eMMC (Versão B) Mini-Card (tamanho completo) x 1 (PCIE+SATA+USB) |
| INTERFACE DE ECRÃ | HDMI 2.0 x 1 |
| ETHERNET | 10/100/1000Base-TX x 2 |
| I/O | USB 3.2 Gen 1 x 4 LAN x 1 PD x1 (Powered Device) I/O de 40 pinos x 1 (GPIO/I2S/I2C/Áudio/SPI/UART) RS-232 x 1 HDMI x 1 Mico-USB x 1 para instalação do OS Entrada de alimentação DC x 1 Botão de recuperação x 1 Micro-USB para instalação do OS x 1 |
| EXPANSÃO | Antena x 2 M.2 2230 E Key x 1 (para Wi-Fi) |
| INDICADOR | LED de alimentação x 1 |
| SISTEMAS OPERATIVOS SUPORTADOS | Linux (AAEON ACLinux 4.9) Linux (NVIDIA Jetpack 4.5) |
| ALIMENTAÇÃO | |
| REQUISITOS DE ALIMENTAÇÃO | Terminal DC 12V~24V de 2 pinos |
| CARACTERÍSTICAS MECÂNICAS | |
| MONTAGEM | Montagem na parede |
| DIMENSÕES | 6.92” x 3.94” x 1.54” (175.8 mm x 100.0 mm x 39.0 mm) |
| PESO BRUTO | 2.31 lbs (1.05 kg) |
| PESO LÍQUIDO | 1.28 lbs (0.58 kg) |
| CONDIÇÕES AMBIENTAIS | |
| TEMPERATURA DE FUNCIONAMENTO | 14°F ~ 158°F (-10°C ~ 70°C, de acordo com a IEC60068-2, com fluxo de ar de 0.5 m/s) |
| TEMPERATURA DE ARMAZENAMENTO | -40 °F ~ 176°F(-40°C ~ 80°C) |
| HUMIDADE DE ARMAZENAMENTO | 95% @ 40C, sem condensação |
| RESISTÊNCIA À VIBRAÇÃO | Aleatória, 3.5Grm, 5~500Hz |
| RESISTÊNCIA AO CHOQUE | — |
| CERTIFICAÇÃO | CE/FCC classe A |
Informações de encomenda [BOXER-8222AI]
| REFERÊNCIA | BOXER-8222AI-A1-1010 | BOXER-8222AI-A3-1010 | BOXER-8222AI-B3-1111 | BOXER-8222AI-JP46E-B1-1111 |
|---|---|---|---|---|
| SOLUÇÃO AI | NVidia® Jetson Nano™ | NVidia® Jetson Nano™ | NVidia® Jetson Nano™ | NVidia® Jetson Nano™ |
| LAN | GbE PD x 1 | GbE PD x 1 | GbE PD x 1 | GbE PD x 1 |
| USB | GbE LAN x 1 USB 3.2 Gen 1 x 4 | GbE LAN x 1 USB 3.2 Gen 1 x 4 | GbE LAN x 1 USB 3.2 Gen 1 x 4 | GbE LAN x 1 USB 3.2 Gen 1 x 4 |
| RS-232 | 1 | 1 | 1 | 1 |
| I/O | I/O de 40 pinos, 3.3V x 2 pinos, 5.0V x 2 pinos, GND x 8 pinos, I2C x 2, SPI x 2, I2S x 1, UART x 1, GPIO x 4 | I/O de 40 pinos, 3.3V x 2 pinos, 5.0V x 2 pinos, GND x 8 pinos, I2C x 2, SPI x 2, I2S x 1, UART x 1, GPIO x 4 | I/O de 40 pinos, 3.3V x 2 pinos, 5.0V x 2 pinos, GND x 8 pinos, I2C x 2, SPI x 2, I2S x 1, UART x 1, GPIO x 4 | I/O de 40 pinos, 3.3V x 2 pinos, 5.0V x 2 pinos, GND x 8 pinos, I2C x 2, SPI x 2, I2S x 1, UART x 1, GPIO x 4 |
| ARMAZENAMENTO | Cartão MicroSD de 32 GB x 1 Slot Mini-Card (tamanho completo) x 1 | Cartão MicroSD de 32 GB x 1 Slot Mini-Card (tamanho completo) x 1 | 16GB eMMC Slot Mini-Card (tamanho completo) x 1 | 16GB eMMC Slot Mini-Card (tamanho completo) x 1 |
| EXPANSÃO | Slot M.2 E-key 2230 x 1 | Slot M.2 E-key 2230 x 1 | Slot M.2 E-key 2230 x 1 | Slot M.2 E-key 2230 x 1 |
| ECRÃ | HDMI x 1 | HDMI x 1 | HDMI x 1 | HDMI x 1 |
| MONTAGEM | Montagem na parede | Montagem na parede | Montagem na parede | Montagem na parede |
| ALIMENTAÇÃO | DC 12V~24V | DC 12V~24V | DC 12V~24V | DC 12V~24V |
| TEMPERATURA DE FUNCIONAMENTO | -10°C ~ 70°C com fluxo de ar de 0.5m/s | -10°C ~ 70°C com fluxo de ar de 0.5m/s | -10°C ~ 70°C com fluxo de ar de 0.5m/s | -10°C ~ 70°C com fluxo de ar de 0.5m/s |
| SISTEMA OPERATIVO | ACLinux 4.9 | NVIDIA Jetpack 4.5 | NVIDIA Jetpack 4.5 | NVIDIA Jetpack 4.6 |
