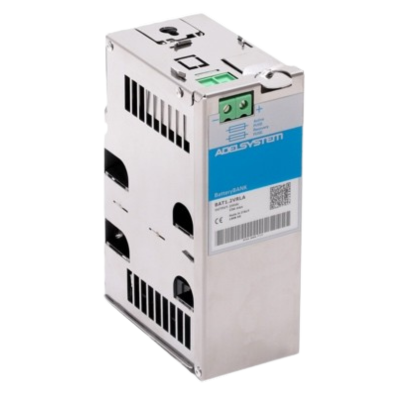

Modulo de Baterias VRLA BAT1.2VRLA, 1.2Ah, 24 Vdc
BAT1.2VRLA
Banco de 2 baterias VRLA 1.2Ah + chassi DIN-Rail, saída 24 Vdc
- Tecnologia VRLA
- Isento de manutenção
- Bateria AGM de chumbo
- Saída: 24 VDC 2x 1.2Ah
- Proteção contra curto-circuito
- Suporte de parede com parafusos
- Montagem em calha DIN
- IP20
TecDados técnicos
Tensão nominal de entrada - 24 VDC
Tipo de bateria: chumbo AGM - Chumbo AGM 1.3 Ah
Dimensão (WxH xD) 43x52x97 mm
Fusível de proteção Flat type Mini 25 A
Fusível de recuperação Tipo plano Mini 25 A
Carregamento — dados
Tensão de fim de carga (carga de manutenção) 20°C 27.5 VDC
Tensão de fim de carga (carga de manutenção) 30°C 26.8 VDC
Tensão de fim de carga (carga de manutenção) 40°C 26.1 VDC
Tensão de fim de carga (utilização cíclica) 0 - 40°C 28.8 VDC
Corrente máxima de carregamento admissível (Stand
by) 0.36 A
Corrente máxima de carregamento admissível (utilização cíclica 0.24 A
Dados de descarga
Desconexão da bateria do CBI < 19 VDC
Corrente máxima de descarga admissível 18 A
Taxa de autodescarga a 20 °C 15% por mês
Generais — dados
Grau de proteção (EN/IEC 60529) IP 20
Classe de proteção III
Tipo de parafuso do bloco de terminais de ligação 0.5-16 mm2 (20-6 AWG)
Dimensão (WxHxD) 67x176x122 mm
Peso 2.3 kg
Calha DIN Sim
Montagem na parede Sim
Climáticos — dados
Temperatura ambiente de funcionamento 0 … 40 °C
Temperatura ambiente de armazenamento 0 … 40 °C
Humidade a 25 °C, sem condensação 95 %
Normas e certificações
A marca CE está em conformidade com a Diretiva EMC 2014/30/UE e a Diretiva de baixa tensão
Diretiva 2014/35/UE.
Segurança elétrica
Em conformidade com UL508, EN IEC 61010-2-201:2018
De acordo com EN 60950-1/VDE 0805 (SELV) e EN 50178/VDE 0160 (PELV). EN IEC 62368-1: 2014/AC:2015
Tempo de autonomia (min) (valor indicativo)
Bateria — tamanho | 1.3 Ah | 3 Ah | 7 Ah | 12 Ah |
Carga 1.5 A | 20 | 60 | 200 | 400 |
Carga 3 A | 5 | 30 | 120 | 240 |
Carga 5 A | 1.5 | 15 | 55 | 100 |
Carga 7.5 A | Não | 10 | 30 | 60 |
Carga 10 A | Não | 7 | 20 | 45 |
Carga 12 A | Não | 3 | 12 | 30 |
Carga 15 A | Não | Não | 9 | 20 |
Carga 20 A | Não | Não | 7 | 13 |
