| CPU |
Suporte para processadores Intel® Core™ i7 de 7th e 6.ª geração/processadores Intel® Core™ i5/processadores Intel® Core™ i3/processadores Intel® Pentium®/processadores Intel® Celeron® em encapsulamento LGA1151. A cache L3 varia consoante a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.) |
| Chipset |
Chipset Intel® H270 Express
|
| Memória |
2 x sockets DDR4 DIMM com suporte para até 32 GB de memória do sistema * Devido a uma limitação do sistema operativo Windows 32-bit, quando estão instalados mais de 4 GB de memória física, a capacidade de memória efetivamente apresentada será inferior à capacidade de memória física instalada. Arquitetura de memória de canal duplo Suporte para módulos de memória DDR4 2400* / 2133 MHz Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionam em modo non-ECC) Suporte para módulos de memória non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) * Para suportar memória a 2400 MHz ou XMP, é necessário instalar um processador de 7.ª geração.
(Consulte a "Lista de suporte de memória" para obter mais informações.) |
| Gráficos integrados |
Processador gráfico integrado:
1 x porta DVI-D, com suporte para uma resolução máxima de 1920x1200@60Hz 2 x portas HDMI, com suporte para uma resolução máxima de 4096x2160@24Hz ou 2560x1600@60Hz
* Suporte para HDMI versão 1.4. Suporte para até 3 ecrãs em simultâneo
* Para configurar uma configuração de exibição tripla, você deve conectar a D-Sub Monitorar usando a DVI-to-D-Sub adaptador. Memória compartilhada máxima de 1 GB
|
| Áudio |
Codec Realtek® ALC1220 Áudio de alta definição 2/4/5.1/7.1-channel Suporte para saída S/PDIF
|
| LAN |
2 x chips Intel® GbE LAN (10/100/1000 Mbit)
|
| Módulo de comunicação sem fios |
Wi-Fi 802.11 a/b/g/n/ac, com suporte Dual-Band 2.4/5 GHz BLUETOOTH 4.2, 4.1, BLE, 4.0, 3.0, 2.1+EDR Suporte para o standard sem fios 11ac e uma taxa de dados de até 867 Mbps
* A taxa de dados efetiva pode variar consoante o ambiente e o equipamento.
|
| Slots de expansão |
1 x slot PCI Express x16, a funcionar a x16
(O slot PCIEX16 está em conformidade com o standard PCI Express 3.0.) 1 x conector M.2 Socket 1 para o módulo de comunicação sem fios (M2_WIFI)
|
| Interface de armazenamento |
Chipset:
1 x conector M.2 na parte posterior da placa-mãe (Socket 3, chave M, suporte para SSD SATA e PCIe x4/x2 de tipo 2260/2280) 6 x conectores SATA 6Gb/s Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
|
| USB |
Chipset:
2 x portas USB 2.0/1.1 disponíveis através do header USB interno 6 x portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do header USB interno) 1 x porta USB Type-C™ no painel traseiro, com suporte para USB 3.1 Gen 1
|
| Conectores I/O internos |
1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 4 pinos 6 x conectores SATA 6Gb/s 1 x conector M.2 Socket 3 na parte posterior da placa-mãe 1 x header da ventoinha da CPU 1 x header da ventoinha do sistema 1 x header do painel frontal 1 x header de áudio do painel frontal 1 x header USB 3.1 Gen 1 1 x header USB 2.0/1.1 1 x header de saída S/PDIF 1 x jumper Clear CMOS 1 x header de intrusão do chassis
|

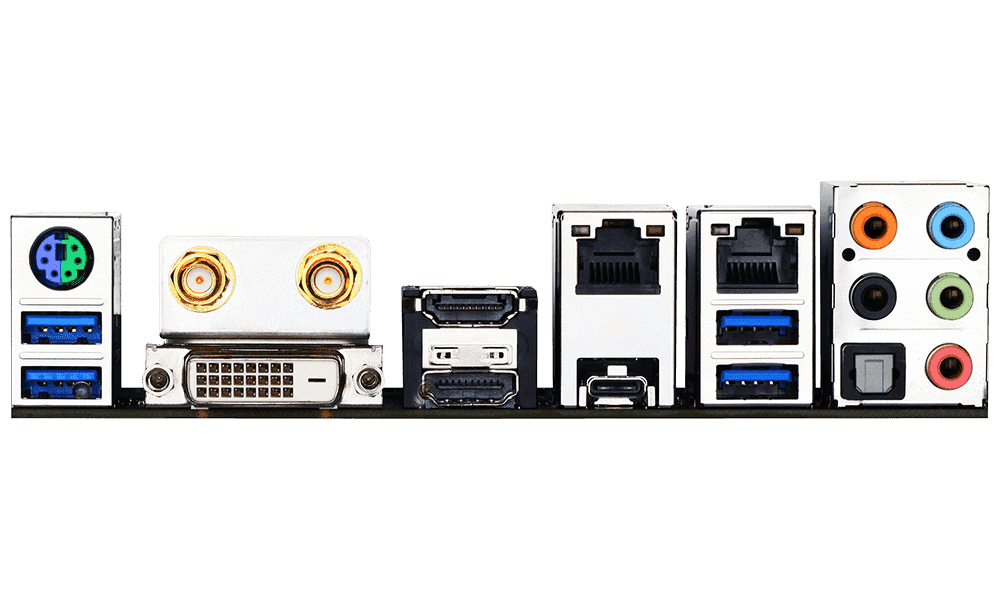

| Conectores do painel traseiro |
1 x porta PS/2 para teclado/rato 2 x portas HDMI 2 x conectores de antena SMA (2T2R) 1 x porta DVI-D 4 x portas USB 3.1 Gen 1 1 x porta USB Type-C™, com suporte para USB 3.1 Gen 1 2 x portas RJ-45 1 x conector de saída S/PDIF ótico 5 x jacks de áudio (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
|
| Controlador I/O |
Chip controlador I/O iTE®
|
| Monitorização H/W |
Deteção da tensão do sistema CPU/Deteção da temperatura do sistema CPU/Deteção da velocidade da ventoinha do sistema CPU/Controlo da velocidade da ventoinha do sistema CPU
* O suporte da função de controlo da velocidade da ventoinha dependerá do cooler instalado.
|
| BIOS |
2 x flash de 128Mbit Utilização de AMI UEFI BIOS licenciada Suporte para DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Características exclusivas |
Suporte para APP Center * As aplicações disponíveis no APP Center podem variar consoante o modelo da placa-mãe. As funções suportadas por cada aplicação também podem variar consoante as especificações da placa-mãe. 3D OSD @BIOS Ambient LED AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Easy RAID Fast Boot Game Boost ON/OFF Charge Platform Power Management Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Suporte para Q-Flash Suporte para Smart Switch Suporte para Xpress Install
|
| Software incluído |
Norton® Internet Security (versão OEM) Intel® Wireless Display Compatível com Intel® Optane™ Memory cFosSpeed
|
| Sistema operativo |
Windows® 10 64-bit (para processadores Intel® de 7.ª geração) Windows® 10 64-bit / Windows® 8.1 64-bit / Windows® 7 32-bit / 64-bits (para processadores Intel® de 6.ª geração) * Transfira a "Windows USB Installation Tool" do website da GIGABYTE e instale-a antes de instalar o Windows 7.
|
| Formato |
Formato Mini-ITX; 17.0cm x 17.0cm
|
| Observação |
Devido a diferentes condições de suporte do Linux fornecidas pelos fornecedores de chipset, baixe o driver do Linux do site dos fornecedores de chipset ou 3rd A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suportar Win9X/ME/2000/XP. Se os drivers estiverem disponíveis dos fornecedores, nós os atualizaremos no GIGABYTE E-mail:
|
