Jetway HM-1400 (Intel® SkyLake H110)
HM-1400
Chipset Intel® H110, processador LGA1151, 1* slot de expansão PCI-E, 2* slots PCI, 1* slot de extensão e 1* slot Mini PCIe
- Socket Intel® LGA 1151 para processador Core i7/i5/i3 (Máx. 54W)
- Support 2*DDR4 2133/1866 SO-DIMM (Max 32GB)
- 2 x Intel® 10/100/1000Base-T Ethernet (i219LM +i211AT)
- 2 x portas RS-232/422/485 com controlo automático de fluxo
- VGA, HDMI e DP com suporte para 3 x ecrãs independentes
- 6 x USB3.0, 1 x slot PCI-E x16, 2 x slots PCI, 1 x slot de extensão
- O slot de extensão pode ser utilizado para adicionar 14 x USB3.0, 4 x GbE ou outras interfaces funcionais
- Parafuso de aperto manual para facilitar a manutenção e a instalação da placa de expansão
- O interruptor com cabo facilita a operação no local
- Suporte para Intel® vPro (consoante a CPU)
- A ampla tensão de entrada de 9~36V permite satisfazer as necessidades de diferentes indústrias
O sistema HM-1400 foi concebido com uma ampla faixa de tensão de 9 ~ 36V e proteção contra sobretensão e sobrecorrente. Suporta até 32g de memória através de 2*módulos de memória SO-DIMM DDR4 2133. Além disso, permite a ligação simultânea de 3 ecrãs e inclui uma função de interruptor frontal.

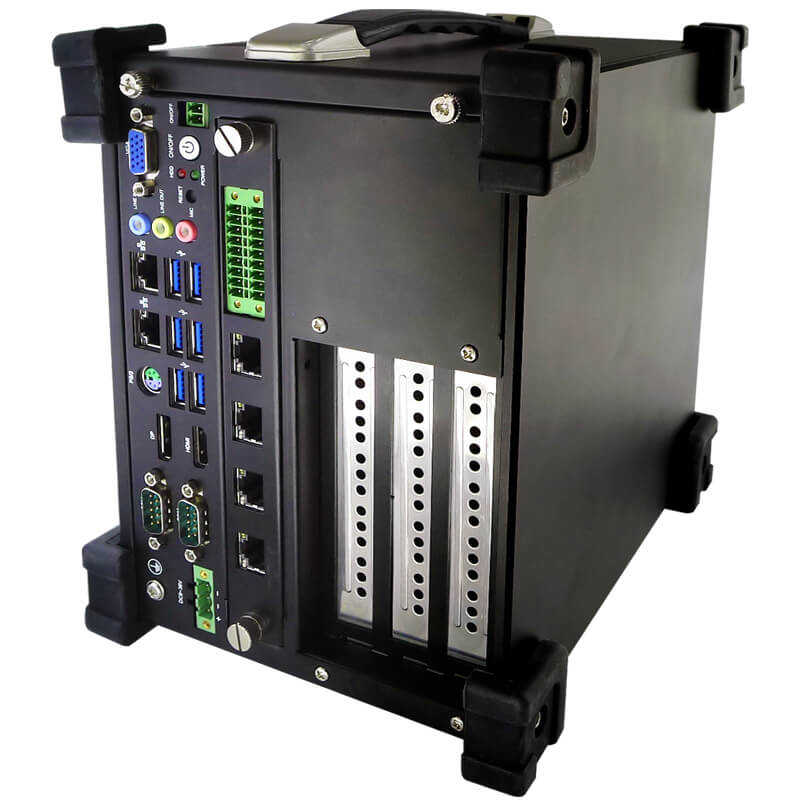

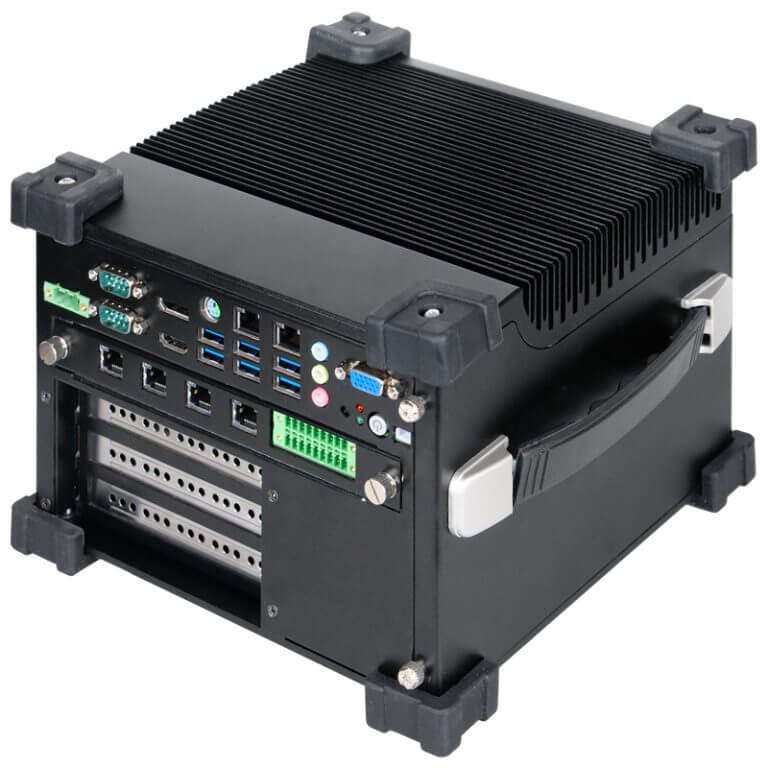

O sistema HM-1400 possui uma estrutura resistente em alumínio com 5 mm de espessura, proporcionando robustez, estabilidade e uma aparência atraente. O design fanless e sem fios, juntamente com o conjunto de fixação da bateria, aumenta a estabilidade do sistema.
Para satisfazer os diversos requisitos dos clientes, o sistema HM-1400 disponibiliza várias opções de expansão e extensão. A Jetway pode conceber placas de expansão com base nas necessidades específicas do cliente. A interface standard inclui 1*PCI-E x16 + slots PCI, podendo ser fornecidas placas-filha de extensão adicionais mediante pedido. Por exemplo, está disponível uma placa-filha com 5*Slots PCI. Para responder à necessidade de uma função watchdog, existe uma interface USB vertical no interior da placa de extensão.
Por fim, o dissipador de calor do sistema HM-1400 possui coberturas de proteção em ambos os lados, garantindo um funcionamento seguro sem risco de queimaduras. Com o seu elevado desempenho e design seguro, acreditamos que o sistema HM-1400 irá impressioná-lo!

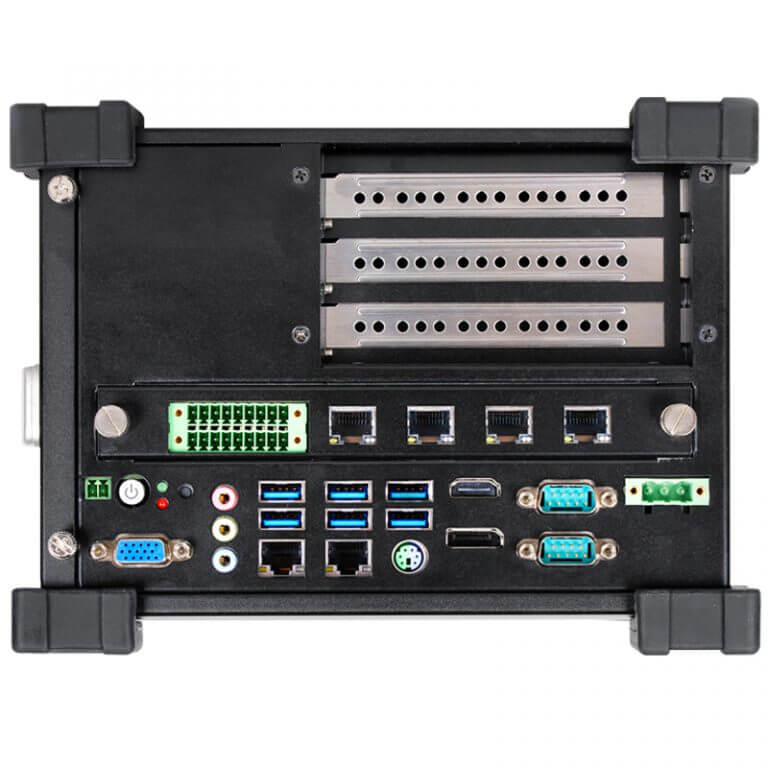

I/O
Dimensões
N.º do modelo | – HM-1300 | – HM-1400 |
N.º da peça | – HM-1300 | – HM-1400 |
Geral | |
Certificação | – FCC, CE, ROHS |
Dimensões (W x D x H) | – 212x150x220mm (W x D x H) |
Montagem | – Montagem em suporte, montagem em caixa |
Peso (líquido) | – 6.4Kg |
Requisitos de alimentação | – 9~36VDC |
Consumo de energia | – Varia consoante a CPU |
Sistemas operativos suportados | – Windows 7/8.1/10, Linux |
Hardware | |
BIOS | – AMI 128Mbit Flash BIOS |
CPU | – Socket Intel® LGA 1151 para processador Core i7/i5/i3 (Máx. 54W) |
Chipset do sistema | – Intel® SkyLake Q170 (HM-1300) |
Memória | – 2* SO-DIMM DDR4 2133 DRAM (Máx. 32GB) |
Gráficos | – Intel® HD Graphics 530 (consoante a CPU) |
Ethernet | – 1* Intel® i219LM + i211AT GbE |
Armazenamento | – 1* suporte integrado para HDD SATA de 2.5” |
Expansão | – 1* Mini PCI-e de tamanho completo |
Extensão | – 1* placa de extensão |
Interface I/O | |
Conector de alimentação | – 1* bloco de terminais de 3 pinos com bloqueio |
| Porta série | – 2* RS-232/422/485 com conectores DB9 e controlo automático do fluxo de dados RS-485 |
Ecrã | – 1* VGA, suporta 1920×1080@60Hz |
| Porta LAN | – 2* RJ45, 10/100/1000 Mbps |
| Porta PS/2 | – 1* porta PS/2 para teclado & rato |
Porta USB | – 6* USB3.0 |
| Áudio | – MIC, Line-in, Line-out |
| Botão de alimentação | – 1* botão de alimentação |
Botão de Reset | – 1* botão de Reset |
LED | – 1* LED de alimentação, 1 x LED de HDD |
Botão de alimentação frontal | – 1* conector de alimentação 2Pin |
Ambiente | |
Temperatura | – Funcionamento：-10 ~ 60°C |
Humidade relativa | – 10 ~ 90% RH, sem condensação |
Proteção contra vibrações | – Em funcionamento, IEC 60068-2-64-2008 |
Proteção contra choques | – Em funcionamento, EN 50155: 2017 |
Proteção CE | – EN 55032 : 2015 |
Garantia | |
Garantia | -2 anos de garantia limitada |
* Especificações sujeitas a alterações sem aviso prévio. Não nos responsabilizamos por erros tipográficos. Não inclui HDD nem OS.
