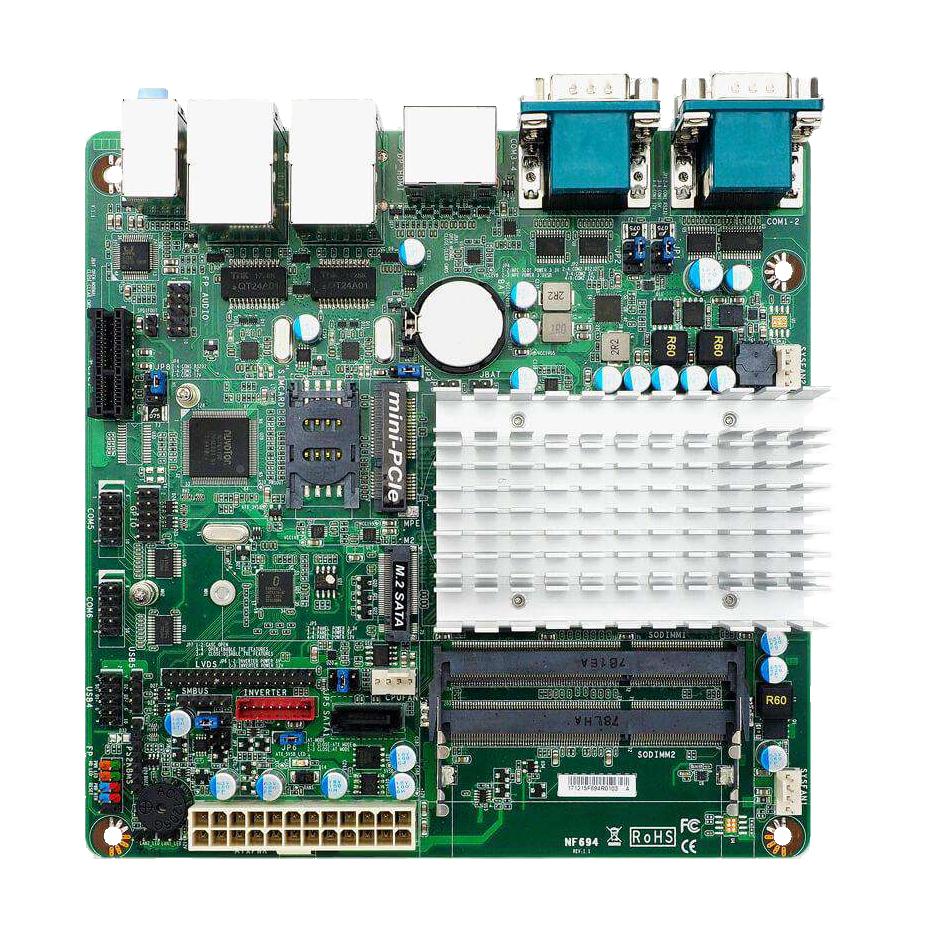

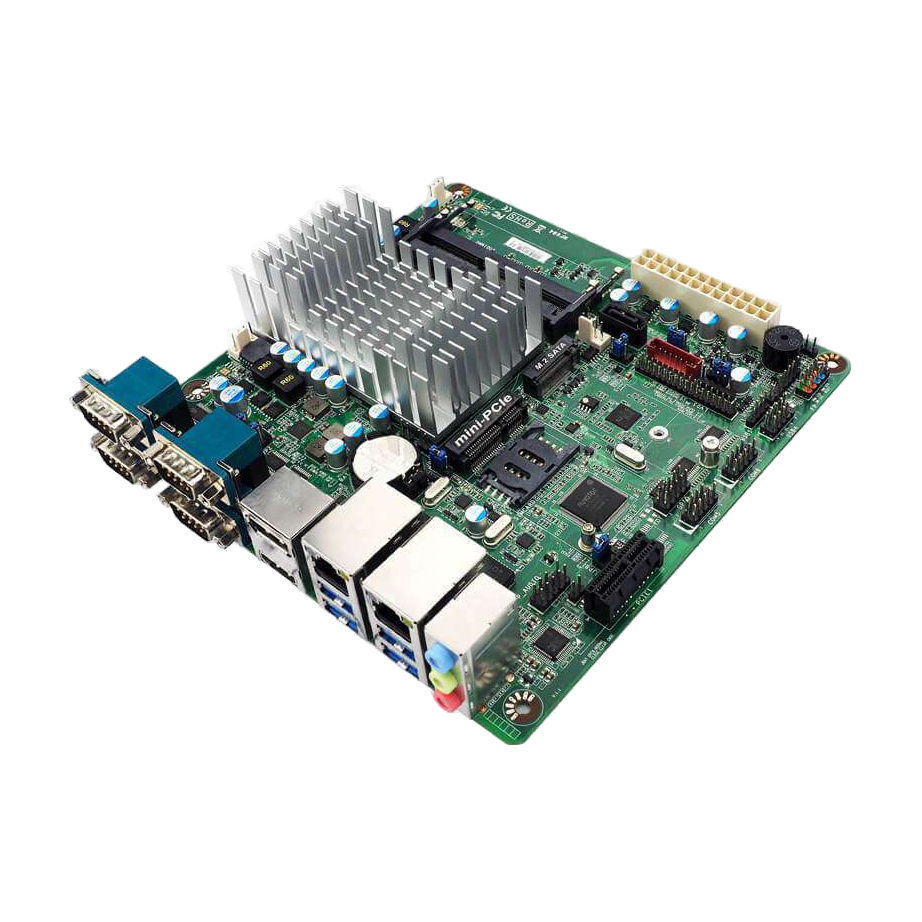

Jetway JNF694-3455 (Apollo Lake, 2* 10/100/1000-TX)
Placa embedded JNF694-3455 da Jetway com CPU Intel Apollo Lake, memória DDR3L até 8GB e suporte para 4~6 portas COM. Ideal para aplicações de sinalização digital, automação, quiosques e soluções POS.
Características:
- Processador Intel® Apollo Lake SoC.
- 1/2 * DDR3L SODIMM até 8 GB.
- 1/2 * portas RJ45 10/100/1000 Base-TX.
- Suporta 1 * HDMI + 1 * DisplayPort.
- 4/6 * portas COM, 4 * portas USB3.0 & 2 * USB2.0.
- 1 * slot PCIe x1, 1* slot Mini PCIe (tamanho completo), 1 * M.2 (M-key, 2242/2260).
- Suporta 1 * porta SATA III (6Gb/s).
- Alimentação: ATX de 24 pinos.
Características:
|
Modelo |
JNF694-3455 |
|
Número de peça |
– JNF694-3455 |
|
Formato |
|
|
Dimensões |
– Mini-ITX (6.7-in * 6.7-in, 170 * 170mm) |
|
Sistema de processador |
|
|
CPU |
– Processo Intel® Apollo Lake SoC |
|
Número de núcleos |
– (consoante a CPU) |
|
Velocidade máxima |
– (consoante a CPU) |
|
Cache L2 |
– (consoante a CPU) |
|
Chipset |
– SoC |
|
BIOS |
– AMI Flash ROM |
|
Slot de expansão |
|
|
Mini-PCIe |
– 1 (tamanho completo) |
|
mSATA |
– 0 |
|
PCIe |
– 1 * PCIe x1 |
|
M.2 |
– 1 (M-key, 2242/2260) |
|
Suporte para cartão SIM |
– 1 |
|
Memória |
|
|
Tecnologia |
– SDRAM DDR3L 1866MHz Dual CH |
|
Máx. |
– 8GB |
|
Socket |
– 2 * SO-DIMM |
|
Gráficos |
|
|
Controlador |
– Intel® HD Graphics |
|
VRAM |
– Memória partilhada |
|
VGA |
– 0 |
|
LVDS |
– 1 (resolução máx. 1920 x 1080@60Hz) |
|
eDP |
– 0 |
|
HDMI 1.4 |
– 1 (resolução máx.: 3840*2160@24Hz) |
|
DisplayPort 1.2 |
– 1 (resolução máx.: 4096*2160@60Hz) |
|
MultiDisplay |
– Três ecrãs |
|
Ethernet |
|
|
Ethernet |
– 10/100/1000 Mbps |
|
Controlador |
– LAN PCIe GbE: Realtek RTL8111H |
|
Conector |
– 2 * RJ 45 |
|
Áudio |
|
|
CODEC |
– Áudio HD: Realtek ALC662 |
|
Canal |
– 6 canais |
|
SATA |
|
|
Taxa máxima de transferência de dados |
– 1 * SATAIII (6.0Gb/s) |
|

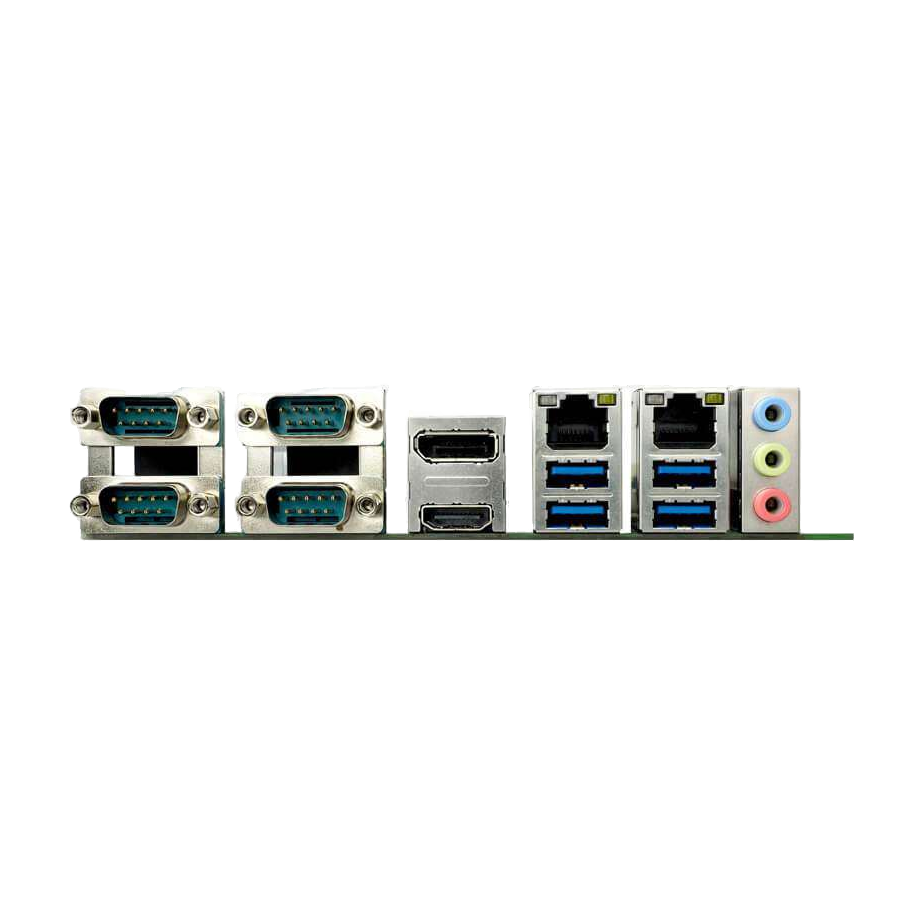

I/O traseiro |
|
|
VGA |
– 0 |
|
HDMI |
– 1 |
|
DisplayPort |
– 1 |
|
Ethernet |
– 2 |
|
USB |
– 4 * USB 3.0 |
|
Áudio |
– 3 (Line-In, Line-Out, MIC) |
|
Série / Paralelo |
– 4 (COM1 suporta RS232/422/485) |
|
PS2 |
– 0 |
|
Entrada DC |
– 0 |
|
Conector interno |
|
|
USB |
– 3 * USB 2.0 |
|
PS/2 |
– 1 |
|
LVDS / inversor |
– 1 |
|
eDP |
– 0 |
|
VGA |
– 0 |
|
Série |
– 2 |
|
SATA |
– 1 * SATAIII (6.0Gb/s) |
|
mPCIe |
– 1 (tamanho completo) |
|
mSATA |
– 0 |
|
M.2 |
– 1 (M key-2242, 2260) |
|
GPIO |
– 1 (8 bit) |
|
Intrusão no chassis |
– 1 |
|
Conector de áudio |
– 1 |
|
SMBUS/ I2C |
– 1 |
|
Modo AT |
– 1 |
|
TPM |
– 1 (opção integrada) |
|
Outros |
– 0 |
|
Temporizador watchdog |
|
|
Saída |
– Do Super I/O para acionar RESETCON# |
|
Intervalo |
– 256 segmentos, 10sec…255min |
|
Requisitos de alimentação |
|
|
Entrada PWR |
– Conector ATX PWR |
|
Ligar |
Suporte para AT/ATX |
|
Certificações |
|
|
Certificações |
– CE, FCC, RoHS, REACH |
|
Ambiente |
|
|
Temperatura |
– Funcionamento: 0°C ~ 60°C(com fluxo de ar de 0.7m/s) |
|
– Armazenamento: -20°C ~ 85°C |
|
|
Garantia |
|
|
Garantia |
– Garantia limitada de 2 anos |
* Especificações sujeitas a alteração sem aviso prévio. Não nos responsabilizamos por erros tipográficos. Não inclui HDD nem OS.
