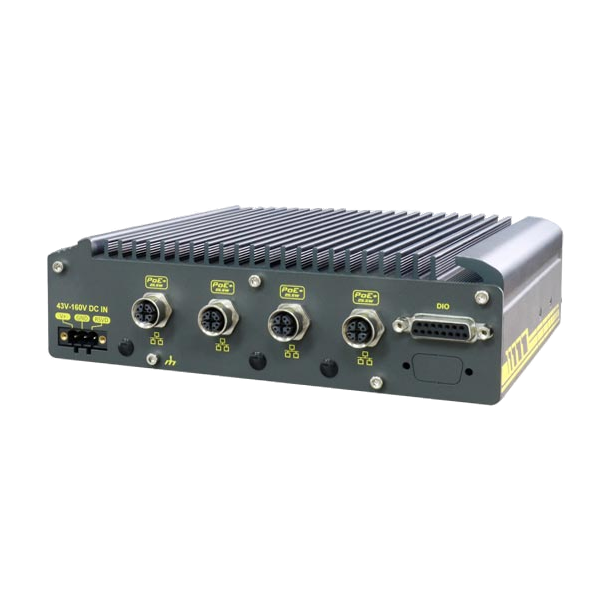

Neousys Nuvo-2610RL-H (Elkhart Lake x6425E, 4 M12 PoE, 43-160VDC)
Nuvo-2610RL-H
Computador ferroviário sem ventoinha EN50155 e EN45545 com Intel® Elkhart Lake Atom® x6425E, 4x M12 PoE+ e entrada DC de gama ultra-ampla de 43V a 160V
- Em conformidade com os testes obrigatórios da EN 50155 e com a EN 45545-2
- Funcionamento robusto sem ventoinha de -40°C a 70°C, em conformidade com a EN 50155 Class OT4
- Entrada DC de gama ampla de 43V a 160V com isolamento de 1500Vdc
- Processador Intel® Elkhart Lake Atom® x6425E quad-core de 2.0GHz/ 3.0GHz e 12W
- 4x portas GbE PoE+ através de conectores M12 com codificação X
- 1x tabuleiro HDD de 2.5" e 15mm acessível pela parte frontal e 1x SSD SATA M.2 2280
- 2x sockets mini-PCIe de tamanho completo e 1x M.2 3042/3052 B Key
A série Nuvo-2615RL é constituída por computadores ferroviários sem ventoinha, baseados em Intel® Atom® e em conformidade com EN50155 e EN45545, destinados a aplicações de vídeo em material circulante, como NVR (gravador de vídeo em rede) e análise de vídeo.
O Nuvo-2615RL possui um design térmico dedicado para cumprir a classe EN50155 OT4, permitindo o funcionamento sem ventoinha de -40°C a 70°C com o máximo desempenho da CPU e fornecimento PoE+ de até 50W. Para superar as condições ferroviárias exigentes, desde flutuações de tensão até interrupções de alimentação, o Nuvo-2615RL possui um design de entrada DC isolada de gama ampla de 43V a 160V e uma UPS SuperCAP integrada, capaz de assegurar mais de 30 segundos de funcionamento sem alimentação. Se a interrupção da alimentação exceder a duração suportada, o microcontrolador interno (MCU) aciona um encerramento por software antes de se esgotar a energia da SuperCAP, para proteger o hardware e os dados e minimizar os custos de manutenção.
Equipado com a CPU quad-core Intel® Elkhart Lake Atom® x6425E, o Nuvo-2615RL oferece um desempenho de CPU 1.8x superior ao da anterior geração Atom da Intel, Apollo Lake. A série Nuvo-2615RL dispõe de 4x portas GbE PoE+, com um orçamento de alimentação total de até 50W para a conectividade de câmaras IP. Além do SSD SATA M.2 2280 interno para armazenamento do sistema, o Nuvo-2615RL possui um tabuleiro HDD de 2.5" acessível pela parte frontal, que suporta um HDD/SSD SATA de 2.5" com até 15mm de altura e 5TB de capacidade. Para expansão interna, disponibiliza dois sockets mini-PCIe para módulos WiFi, GNSS e CAN. Inclui ainda um socket M.2 3042/3052 B Key para módulos de banda larga móvel 4G/5G.
Com um Intel Atom® quad-core x6425E, funcionamento sem ventoinha de -40°C a 70°C, conectividade M12 PoE+, capacidade de armazenamento de dados de até 5TB, UPS SuperCAP de 2500 wattsecond, entrada DC de gama ampla de 43V a 160V e conformidade com EN50155 e EN45545, a série Nuvo-2615RL é o computador robusto para transportes ideal para aplicações de visão em material circulante.
■ NEOUSYS MARKETING TEAM
| Núcleo do sistema | |
|---|---|
| Processador | Processador Intel® Elkhart Lake Atom® x6425E quad-core de 2.0GHz/3.0GHz e 12W |
| Gráficos | Gráficos Intel® UHD integrados |
| Memória | Até 32 GB de SDRAM DDR4-3200 através de um socket SODIMM |
| Interface de I/O do painel | |
|---|---|
| Power over Ethernet | 4x portas Gigabit PoE+ IEEE 802.3at através do Intel® I210 e de conectores M12 com codificação X Orçamento total de alimentação PoE+: 50W (Nuvo-2615RL-H) |
| Porta de vídeo | Saídas duplas para ecrã VGA e DVI através de conector DVI-I |
| USB 3.1 | 1x porta USB 3.1 gen1 com bloqueio por parafuso |
| USB 2.0 | 2x portas USB 2.0 com bloqueio por parafuso |
| Porta série | 1x porta RS-485 isolada com proteção ESD de 15 kV (COM1) 3x portas RS-232 de 3-wire (COM2/3/4) ou 1x RS-422/485 (COM2) |
| DIO isolado | DI isolado de 4-CH e DO isolado de 4-CH |
| Áudio | 1x jack de 3.5 mm para entrada de microfone e saída de altifalante |
| DIO isolado | DI isolada de 4-CH e DO isolada de 4-CH |
| Bus de expansão | |
|---|---|
| Mini-PCIe | 1x socket mini PCI Express de tamanho completo com sinais PCIe e USB 2.0 1x socket mini PCI Express de tamanho completo com sinal USB 2.0 |
| M.2 Key B | 1x M.2 3042/3052 Key B (USB 3.1 + USB 2.0) para módulo 4G/5G, com socket interno duplo para micro SIM |
| Interface de armazenamento | |
|---|---|
| M.2 SATA | 1x socket M.2 2280 Key M (apenas interface SATA) para instalação de SSD SATA |
| HDD SATA | 1x tabuleiro para HDD acessível pela parte frontal para instalação de HDD/SSD de 2.5" (até 15mm de altura) |
| Alimentação | |
|---|---|
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada DC isolada de 43V a 160V |
| Alimentação de reserva | |
|---|---|
| Capacidade | 2500 watt-second (apenas Nuvo-2615RL) |
| Características mecânicas | |
|---|---|
| Dimensões | 205 mm (W) x 155 mm (D) x 58 mm (H) (Nuvo-2610RL) 205 mm (W) x 156 mm (D) x 86 mm (H) (Nuvo-2615RL) |
| Peso | 2.1kg (Nuvo-2610RL) 2.7kg (Nuvo-2615RL) |
| Montagem | Suporte de amortecimento (predefinido) Montagem em parede (opcional) |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | -40°C a 70°C*, em conformidade com EN50155 Class OT4 |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Humidade | 10%~90%, sem condensação |
| Vibração | IEC61373:2010, Categoria 1, Classe B, montagem na carroçaria (parte da EN 50155) |
| Choque | IEC61373:2010, Categoria 1, Classe B, montagem na carroçaria (parte da EN 50155) |
| EMC | EN 50155:2017, cláusula 13.4.8 CE/FCC Classe A, de acordo com EN 55032 & EN 55035 |
| EN50155 | Todas as secções obrigatórias da EN 50155:2017 Nuvo-2610RL: EN50155 Class S1, EN50155 C1 Nuvo-2615RL: EN50155 Class S3, EN50155 C2 |
| EN45545 | EN 45545-2 (Proteção contra incêndios em veículos ferroviários) |
* Para temperaturas de funcionamento abaixo de zero, é necessária uma unidade HDD ou uma unidade de estado sólido (SSD) de ampla gama de temperaturas.
