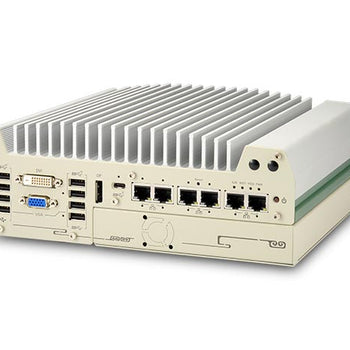

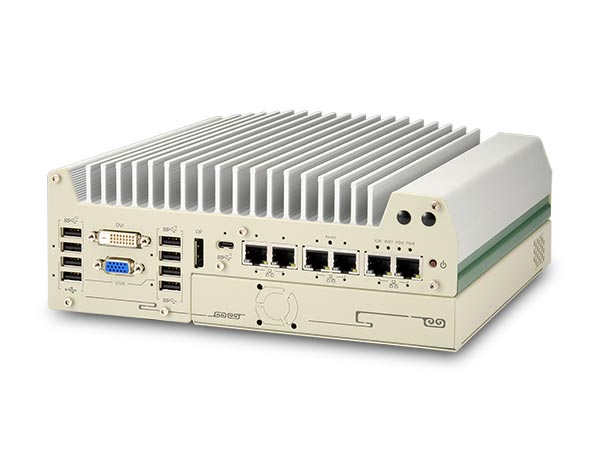

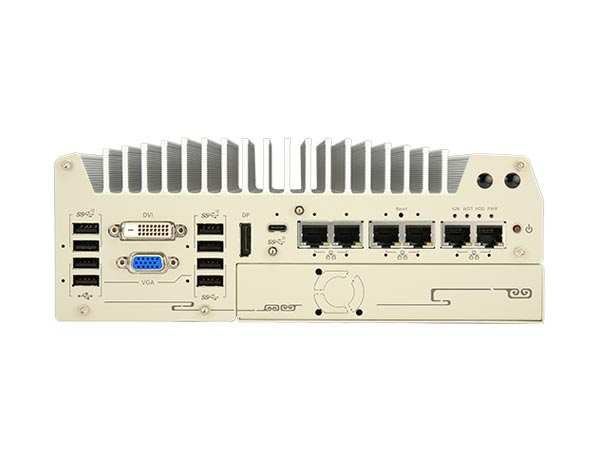

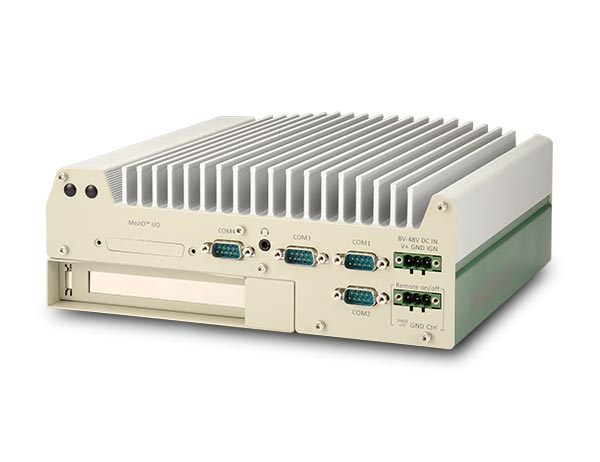

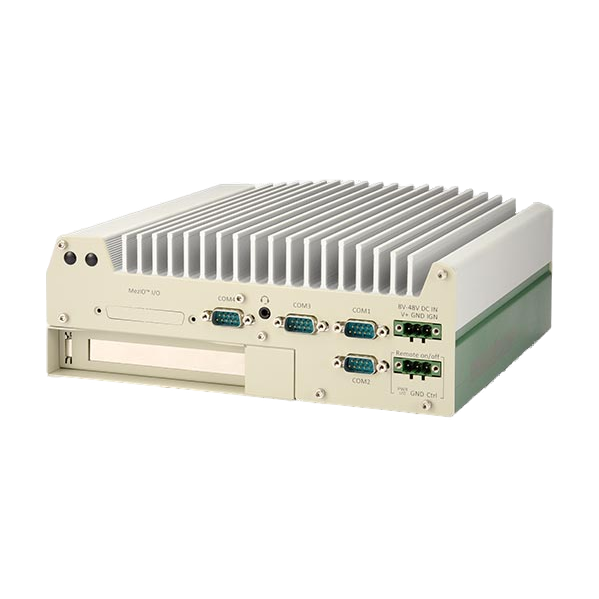

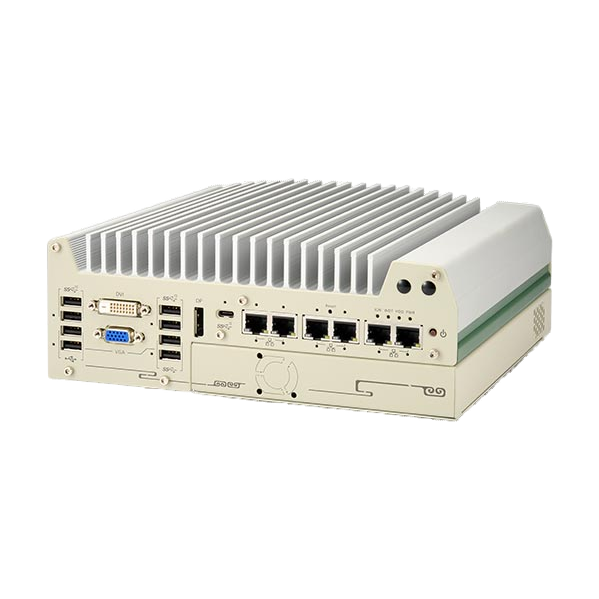

Neousys Nuvo-9002P (Intel Core™ 12 Gen. 2 GLAN, Type-C, PCI & MezIO™)
Nuvo-9002P
PC industrial sem ventoinha com Intel® Core™ de 12.ª geração, 6x GbE, USB 3.2 Type-C, cassete patenteada & interface MezIO™
- Suporta CPU Intel® 12th-Gen Alder Lake Core™ de 16C/ 24T, 35W/ 65W
- Cassete patenteada para instalação de placas adicionais PCI/PCIe
- Funcionamento robusto e sem ventoinha entre -25°C e 70°C
- Até 6x portas GigE com PoE+ opcional, suporta jumbo frames de 9.5 KB
- 1x porta USB 3.2 Gen2x2 type-C e 6x portas USB 3.2 Gen2x1 type-A
- Suporta M.2 Gen4x4 NVMe e 2x portas SATA
- Interface MezIO™ para facilitar a expansão de funcionalidades
- Saída independente tripla VGA/ DVI/ DP, suporta resolução 4K2K
A série Nuvo-9000 é o novo computador embebido robusto da Neousys, baseado na plataforma Intel® 12th-Gen Alder Lake. Beneficiando da avançada fotolitografia Intel 7, o mais recente processador desktop Core™ disponibiliza até 16 cores e 24 threads, proporcionando um aumento significativo do desempenho computacional. Combinando o aumento da largura de banda da memória DDR5 com as operações de leitura/escrita de alta velocidade em discos PCIe Gen4 NVMe, os utilizadores podem esperar uma melhoria do desempenho global do sistema de até 1.8x em comparação com as anteriores plataformas de 10th ou 11th-Gen.
A série Nuvo-9000 herda o design patenteado de Cassete de expansão da Neousys, proporcionando elevada versatilidade ao permitir a instalação adicional de placas PCIe ou PCI. Estão disponíveis três opções de Cassete de expansão para a série Nuvo-9000: o Nuvo-9000E possui uma única ranhura PCIe x16 Gen3; o Nuvo-9000DE possui duas ranhuras PCIe x16; e o Nuvo-9000P possui uma única ranhura PCI. Para utilizadores que necessitem de armazenamento mais flexível, o Nuvo-9000LP possui uma bandeja HDD de 2.5" em vez de uma Cassete de expansão, permitindo instalar um HDD/SSD hot-swappable de 2.5".
As funções de I/O também foram amplamente melhoradas. Além de seis portas Gigabit Ethernet com opção PoE+ PSE, a série Nuvo-9000 inclui uma porta USB 3.2 Gen2x2 type-C que oferece uma largura de banda de 20 Gbps para troca de dados com dispositivos externos, bem como outras seis portas USB 3.2 Gen2x1 type-A para conectividade de câmaras USB3. Inclui ainda uma ranhura M.2 Gen4x4 atualizada para suportar os mais recentes SSD NVMe e aumentar a velocidade de leitura/escrita do disco até 7000 MB/s. Para requisitos de I/O não satisfeitos, os utilizadores podem recorrer à Cassete de expansão para adicionar uma placa PCIe/ PCI com funções específicas, à interface proprietária MezIO e às interfaces internas mini-PCIe/M.2.
Com o seu design térmico comprovado em campo, melhorias significativas na CPU e no I/O e vários métodos de expansão, a série Neousys Nuvo-9000 responde às necessidades de robustez, desempenho e versatilidade numa ampla variedade de aplicações.
■ NEOUSYS MARKETING TEAM
| Núcleo do sistema | |
|---|---|
| Processador | Suporta CPU Intel® 12th-Gen Alder Lake Core™ (conector LGA1700, TDP de 35W/ 65W) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
| Chipset | Hub do controlador da plataforma Intel® Q670E |
| Gráficos | Intel® UHD Graphics 770 (32EU) integrada |
| Memória | Até 64 GB de SDRAM DDR5 4800 (dois slots SODIMM) |
| AMT | Suporta Intel vPro/ AMT 16.0 |
| TPM | Suporta dTPM 2.0 |
| Interface I/O | |
| Porta Ethernet | 1x Ethernet 2.5G através de I225 e 1x Gigabit Ethernet através de I219 (Nuvo-9002E/ P/ DE) com bloqueio por parafuso 5x Ethernet 2.5G através de I225 e 1x Gigabit Ethernet através de I219 (Nuvo-9006E/ P/ DE) com bloqueio por parafuso |
| PoE+ | PSE PoE+ IEEE 802.3at opcional para a Porta 3 ~ Porta 6, com orçamento total de potência de 100 W |
| USB | 1x porta USB 3.2 Gen2x2 (20 Gbps) com conector type-C e bloqueio por parafuso 4x portas USB 3.2 Gen2x1 (10 Gbps) com conectores type-A 2x portas USB 3.2 Gen 1x1 (5 Gbps) com conectores type-A 2x portas USB 2.0 |
| Porta de vídeo (Gráficos integrados) | 1x VGA, suporta resolução de 1920 x 1200 1x DVI-D, suporta resolução de 1920 x 1200 1x DisplayPort, suporta resolução de 4096 x 2304 |
| Porta série | 2x portas RS-232/ 422/ 485 programáveis por software (COM1/ COM2) 2x portas RS-232 (COM3/ COM4) |
| Áudio | 1x jack de 3.5 mm para entrada de microfone e saída de altifalante |
| Interface de armazenamento | |
| HDD SATA | 2x portas SATA internas para instalação de HDD/ SSD de 2.5", com suporte para RAID 0/ 1 |
| M.2 NVMe | 1x socket M.2 2280 M key NVMe (PCIe Gen4x4) para SSD NVMe |
| Barramento de expansão | |
|---|---|
| PCI/PCI Express | 1x slot PCIe x16@Gen3, sinais PCIe de 16-lanes na cassete (Nuvo-9002E/ 9006E) 2x slots PCIe x16@Gen3, sinais PCIe de 8-lanes na cassete (Nuvo-9002DE/ 9006DE) 1x slot PCI na cassete (Nuvo-9002P/ 9006P) |
| Mini PCI Express | 1x socket mini PCI Express de tamanho completo |
| M.2 | 1x socket M.2 2242/3052 B key com slot SIM para módulo M.2 5G/ 4G |
| I/O expansível | 1x porta de expansão MezIO™ para módulos Neousys MezIO™ |
| Fonte de alimentação | |
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada DC de 8 a 48V |
| Controlo remoto e saída LED | 1x bloco de terminais plugável de 3 pinos para controlo remoto e saída de LED PWR |
| Características mecânicas | |
| Dimensões | 240 mm (W) x 225 mm (D) x 90 mm (H) (série Nuvo-9000E/ P) 240 mm (W) x 225 mm (D) x 110.5 mm (H) (série Nuvo-9000DE) |
| Peso | 4.4 kg (série Nuvo-9000E/ P) |
| Montagem | Montagem na parede (standard) ou em calha DIN (opcional) |
| Características ambientais | |
| Temperatura de funcionamento | com CPU de 35W -25°C ~ 70°C ** com CPU de 65W -25°C ~ 70°C */** (configurado para TDP de 35W) -25°C ~ 50°C */** (configurado para TDP de 65W) |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Humidade | 10%~90% , sem condensação |
| Vibração | Em funcionamento, MIL-STD-810G, Método 514.6, Categoria 4 |
| Choque | Em funcionamento, MIL-STD-810G, Método 516.6, Procedimento I, Tabela 516.6-II |
| EMC | CE/FCC Classe A, em conformidade com EN 55032 & EN 55024 |
■ Data da última revisão: Jan. 27, 2022
* Para temperaturas de funcionamento abaixo de zero e superiores a 60°C, é necessário um HDD/ SSD/ NVMe de ampla gama de temperaturas.Placas de expansão PCIe:
Módulos MezIO™ suportados
O módulo Neousys MezIO™ disponibiliza sinais informáticos, linhas de alimentação e sinais de controlo através de um conector de alta velocidade. Transforma os sistemas embebidos Neousys em sistemas específicos para cada aplicação, com I/Os orientados para a aplicação, como RS-232/422/485, DIO isolado e controlo da alimentação por ignição.
(Clique aqui para obter detalhes sobre os módulos MezIO™ compatíveis)
Acessórios opcionais
DINRAIL-O
Conjunto de montagem em calha DIN para a série Nuvo-9000
Dmpbr Nuvo5000_7000
Conjunto patenteado de suportes de amortecimento da Neousys para a série Nuvo-9000
PA-160W-OW
Adaptador de alimentação AC/DC de 160W, 20V/8A;18AWGx4C/120cm, terminais de extremidade de cabo para o bloco de terminais, temperatura de funcionamento: -30°C a 70°C.
