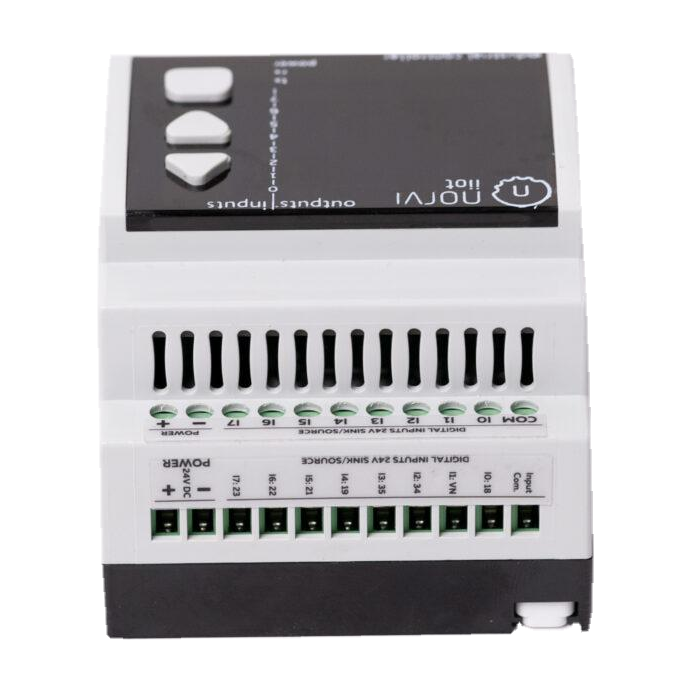

NORVI IIoT AE02-I (Digital Input, analog Input 4-20mA)
Preço sem IVA
155.21€
Preço de saldo
Preço sem IVA
155.21€
Preço normal
Total com IVA (23%): 190.91€
Portes calculados na finalização da compra.
Módulo ESP32 para ambientes industriais: Arduino e ESP-IDF.
NORVI-IIOT-AE02-I (ESP32-WROOM32 / 8x entradas digitais, 6x entradas analógicas 4-20mA)
ESP32 industrial programável por USB com ecrã OLED e montagem em calha DIN. Foi concebido para oferecer proteção e fiabilidade. Em conformidade com a 2014/30/EU — Compatibilidade Eletromagnética (EMC), Anexo III, Parte B, Módulo C (Conformidade com o tipo baseada no controlo interno da produção)
- Ecrã OLED 0.96
- 8x entradas digitais
- 6x entradas analógicas 4 - 20mA
- Comunicação RS 485
Processadores
ESP32-WROOM32
CPU Dual Core de 32bit a 160-Mhz
520 Kbytes SRAM / 4 Mb Flash
WIFI 802.11 b/g/n Bluetooth v4.2
Dois grupos de temporizadores, incluindo 2 x temporizadores de 64-bit e 1 x temporizador principal
Módulos de expansão
Modelo AE02-I ESP32-WROOM32
Aplicações
| Principal | |
| Gama de produtos | NORVI IIOT |
| Tipo de produto | Controlador programável |
| Certificações | EN 61131-2:2007 EN 61010-1:2010+A1:2019 EN IEC 61010-2-201:2018 2014/30/EU — Compatibilidade Eletromagnética (EMC) Anexo III, Parte B, Módulo C |
| Tensão nominal de alimentação | 24V DC |
| Número de entradas discretas | 8 entradas discretas |
| Tipo de saída discreta | Relé e transistor |
| Número de saídas discretas | 6 saídas de relé, 2 saídas de transistor |
| Tensão das saídas discretas | 24V DC para a saída de transistor |
| Corrente das saídas discretas | 0.5A com transistor T0.0... T0.1 2 A com R0....R5 |
| Comunicação | 1 x RS-485 |
| Protocolo do ecrã OLED | I2C |
| Protocolo do ecrã TFT | SPI |
| Gama de entrada analógica | 4 - 20mA (AE02-I) / 0 - 10V (AE02-V) |
| Resolução da entrada analógica | 16 bit |
| Complementar | |
| Número de E/S discretas | 16 |
| Número de expansões | ----- |
| Limites da tensão de alimentação | 20.4 ..... 28.8V |
| Corrente de irrupção | <= 50A |
| Consumo de potência em W | 32.6 ...... 40.4 com todas as saídas ON |
| Entrada lógica discreta | Dreno ou fonte |
| Tensão de entrada discreta | 24V DC |
| Tipo de tensão — estado de tensão 1 | > = 15V para entrada |
| Tipo de tensão: estado de tensão 0 | < = 5V para entrada |
| Corrente de entrada discreta | 5mA para entrada |
| Impedância de entrada | 4.7k Ohm para entrada |
| Sinalização local | 1 LED verde para PWR 1 LED verde para RUN 8 LED verdes para I0......I7 6 LED verdes para R0.....R5 2 LED verdes para T0....T1 |
| Ligação elétrica | Bloco de terminais de parafuso amovível para entradas e saídas (passo de 5.08 mm) |
| Suporte de montagem | Calha tipo chapéu TH35-15 em conformidade com a IEC 60715 Calha tipo chapéu TH35-7.5 em conformidade com a IEC 60715 Placa ou painel com kit de fixação |
| Altura | 90.50 mm |
| Profundidade | 56.60 mm |
| Largura | 60.60 mm |
| Peso | 0.43 kg |
| Ambiente | |
| Resistência a descargas eletrostáticas | 4kV por contacto, 8kV pelo ar |
| Resistência a campos eletromagnéticos | 10 V/m (80 MHz ...... 1 Ghz) 3 V/m (1.4 MHz ...... 2 GHz) 1 V/m (2 MHz ....... 3 GHz) |
| Imunidade a microinterrupções | 10 ms |
| Humidade relativa | 10....95% sem condensação durante o funcionamento |
| Grau de proteção IP | IP20 |
| Altitude de funcionamento | 0...2000m |
| Altitude de armazenamento | 0...3000m |
| Resistência ao choque | 15 gn durante 11 ms |
| Resistência a descargas eletrostáticas | 4kV por contacto, 8kV pelo ar |
| Resistência a campos eletromagnéticos | 10 V/m (80 MHz ...... 1 Ghz) 3 V/m (1.4 MHz ...... 2 GHz) 1 V/m (2 MHz ....... 3 GHz) |
