Nuvis-534RT-DTIO

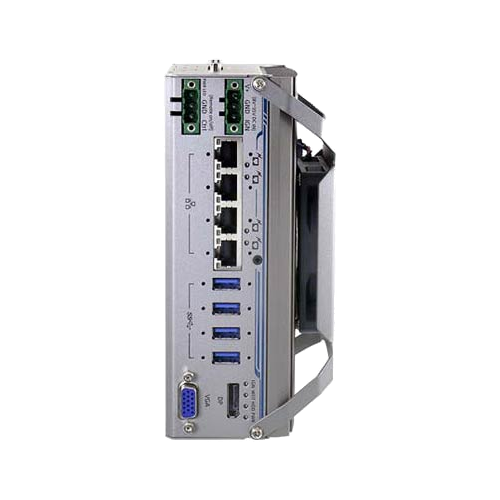

O Nuvis-534RT é um controlador ultracompacto com AMD Ryzen ™ V1807B e I/O específico para visão artificial e controlo em tempo real DTIO.
- AMD Ryzen™ Embedded V1807B quad-core 45W CPU
- I/O integrado específico para visão
- Controlador de iluminação CC/CV de 4-CH
- Saídas de disparo de câmara de 4-CH
- Entrada de codificador de quadratura de 1-CH
- DI isolada de 8-CH e DO isolada de 8-CH
- Controlo de I/O em tempo real, patenteado e baseado em MCU, através de DTIO V2* e NuMCU
- Interfaces de câmara integradas
- Quatro portas Gigabit PoE+ com bloqueio por parafuso
- Quatro portas USB 3.1 Gen1 com bloqueio por parafuso
- Socket M.2 2280 M key NVMe (Gen3 x2) para acesso rápido ao armazenamento
O Nuvis-534RT é um controlador de visão ultracompacto e de elevado desempenho, com interfaces de câmara integradas, I/O específico para visão e controlo em tempo real para aplicações de visão artificial. Equipado com o processador AMD Ryzen ™ Embedded V1807B de 4 núcleos / 8 threads, oferece um excelente desempenho equivalente ao das CPUs de desktop convencionais, mantendo dimensões compactas de 8,2 cm x 11,8 cm x 17,6 cm (3,4 "x 4,6" x 6,9 ").
O Nuvis-534RT oferece configurações exclusivas de I/O orientadas para visão, incluindo um controlador de iluminação de corrente constante para acionar diretamente luzes LED, uma saída de disparo isolada de 12V para ativar câmaras, uma entrada de encoder para obter informações de posição e DIO para ligação a sensores/atuadores. Todo o I/O orientado para visão referido acima pode ser gerido pela tecnologia DTIO V2 ou NuMCU da Neousys, garantindo acionamento/resposta em tempo real à escala de microssegundos.
A combinação de elevado desempenho e dimensões reduzidas confere ao Nuvis-534RT uma vantagem distinta 1-2, permitindo implementar facilmente o sistema de visão com câmaras USB3.0 e GigE, sem restrições de espaço.
| Núcleo do sistema | |
|---|---|
| Processador | CPU AMD Ryzen™ V1807B (4C/ 8T, cache de 2M, 3.35/ 3.8 GHz,35W - 54W TDP) |
| Gráficos | GPU Vega com 11 unidades de computação |
| Memória | Até 32 GB de SDRAM DDR4-3200 através de um socket SODIMM |
| Interface de I/O específica para visão | |
| Controlador de iluminação LED | Saída de controlador de iluminação LED de 4-CH, com suporte para - Modo de corrente constante (até 2 A por canal, controlo de regulação a 100 kHz) - Modo de tensão constante (24 VDC, controlo de regulação a 100 kHz) |
| Disparo da câmara | Saída de disparo de câmara de 4-CH (saída de 12 VDC) |
| Entrada de encoder | Entrada de encoder de quadratura de 1-CH (A/ B/ Z) |
| Saída digital isolada | DO isolada de alta velocidade de 4-CH (< 2 us de tempo transitório, para estroboscópio/PWM) DO isolada de alta corrente de 4-CH (corrente nominal até 500 mA) |
| Entrada digital isolada | Entrada digital de alta velocidade isolada de 8-CH (< 2 us de tempo transitório) |
| Controlo de I/O em tempo real | Controlo de I/O em tempo real patenteado, baseado em MCU, com firmware DTIO V2 ou NuMCU |
| Interface geral de I/O | |
| Porta Ethernet | 4x portas Gigabit Ethernet através do controlador Intel® I350-AM4 |
| PoE+ | IEEE 802.3at PoE+ PSE, orçamento total de alimentação de 80 W |
| USB | 4x portas USB 3.1 Gen1 (5 Gbps) |
| Porta de vídeo | 1x conector VGA, com suporte para resolução de 1920 x 1200 1x conector DP, com suporte para resolução 4k2k |
| Porta série | 1x porta RS-232/422/485 programável por software (COM1) 3x portas RS-232 de 3 fios (COM2/3/4) ou 1x porta RS-422/485 (COM2) |
| Áudio | 1x jack de 3.5 mm para entrada de microfone e saída de altifalante |
| Interface de armazenamento | |
|---|---|
| M.2 | 1x socket NVMe M.2 2280 de chave M (PCIe Gen3 x2) para SSD NVMe |
| Alimentação | |
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada DC de 8V a 35V |
| Controlo remoto & saída de estado | 1x3 pinos bloco de terminais plugável para controlo remoto e saída de LED PWR |
| Características mecânicas | |
| Dimensões | 82 mm (W) x 118 mm (D) x 176 mm (H) |
| Peso | 1.5 kg |
| Montagem | Montagem em calha DIN (standard) ou montagem na parede (opcional) |
| Ventoinha | Ventoinha de 80mm x 80mm acessível externamente para dissipação de calor do sistema |
| Condições ambientais | |
| Temperatura de funcionamento | -25°C ~ 70°C */** |
| Temperatura de armazenamento | -40°C ~85°C |
| Humidade | 10%~90% , sem condensação |
| Vibração | Em funcionamento, MIL-STD-810G, Método 514.6, Categoria 4 |
| Choque | Em funcionamento, MIL-STD-810G, Método 516.6, Procedimento I, Tabela 516.6-II |
| EMC | CE/FCC Classe A, de acordo com EN 55032 & EN 55024 |
■ Data da última revisão: Dec. 3, 2019
* Para temperaturas de funcionamento abaixo de zero e superiores a 60°C, é necessário um HDD ou disco de estado sólido (SSD) de ampla temperatura.
** A temperatura de funcionamento é de até 70°C apenas se estiver instalada a ventoinha acessível externamente.
