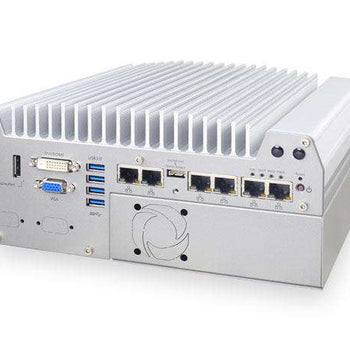

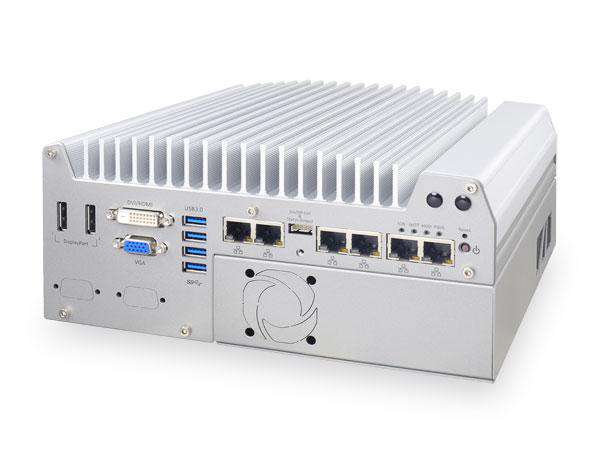

Embedded PC Robusto Nuvo-5026E (Intel 6 Ger Core-I)
Computador embutido robusto sem ventoinha com Intel® Core™ i7/i5/i3 de 6th-Gen, cassete de expansão PCIe dupla, 6x GbE & interface MezIO™
- Intel® 6th Gen Core™ i7/ i5/ i3 LGA1151 35W/ 65W
- Dois slots PCIe x8 em cassete de expansão patenteada*
- Interface MezIO™ para expansão fácil de funcionalidades
- Funcionamento robusto sem ventoinha numa ampla faixa de temperatura de -25°C a 70°C
- 6x portas GbE, com suporte para quadros jumbo de 9.5 KB
- Até 32 GB, DDR4-2133 SODIMM
- Acomoda dois HDD/ SSD SATA de 2.5", com suporte para RAID 0/1

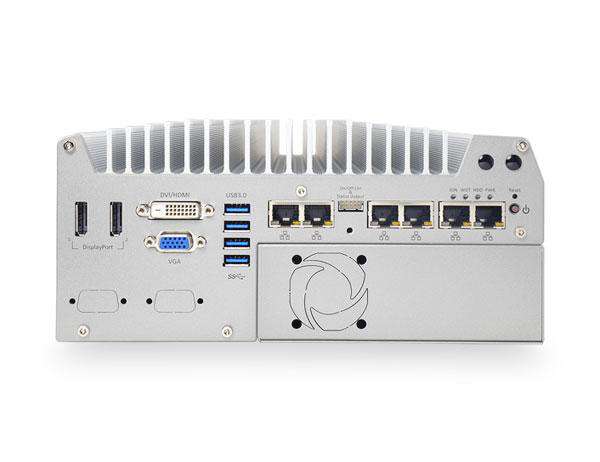

- Saída tripla independente VGA/ DVI/ DP, com suporte para resolução 4K2K
O computador embutido sem ventoinha Nuvo-5026E é o mais recente membro da família Nuvo-5000 com dois slots PCIe. Os dois slots PCIe melhoram a capacidade de expansão, preservando todas as características práticas, como robustez, desempenho e versatilidade.

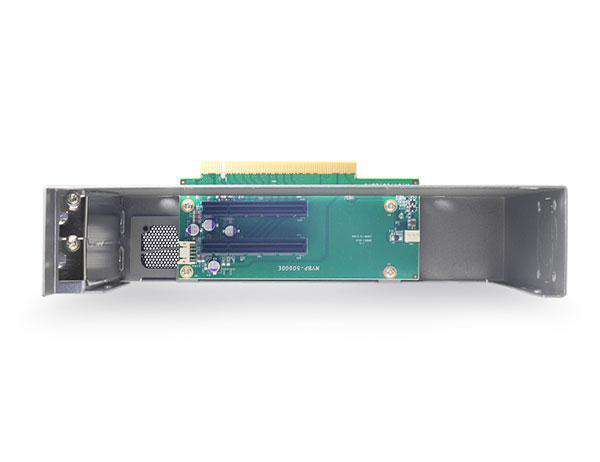

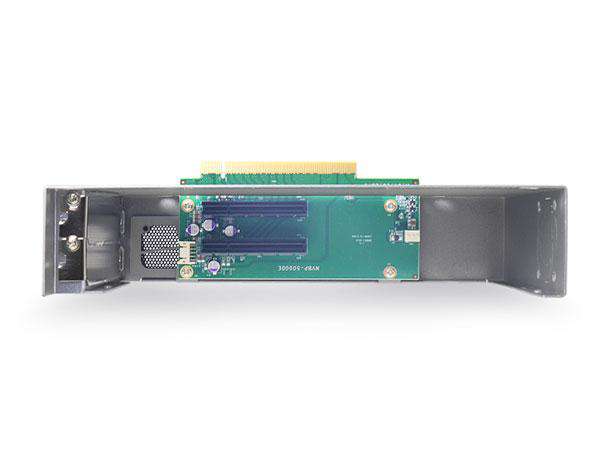

A capacidade de expansão torna o Nuvo-5026E mais adaptável a várias necessidades de aplicação, enquanto os dois slots PCIe da cassete de expansão patenteada são facilmente acessíveis para instalar placas PCIe sem necessidade de desmontar o sistema.
O Nuvo-5026E suporta processadores Core™ de 6th Gen com LGA1151. Oferece flexibilidade na seleção do processador, desde Core™ i7 até Celeron, de acordo com as necessidades de desempenho e o ambiente de funcionamento. Também disponibiliza diversas funções de I/O, como 6x GbE, 4x USB 3.1 Gen1, 3x portas COM e saída tripla independente. Além disso, a interface MezIO™ da Neousys permite expandir ainda mais os I/Os do sistema, oferecendo até 11x portas COM, 10x GbE, 8x USB 3.1 Gen1, 32x DIO ou controlo da alimentação por ignição através da instalação de um módulo MezIO™ opcional.
O Nuvo-5026E é uma plataforma expansível e flexível com numerosas funções de I/O para várias aplicações industriais.
■ NEOUSYS MARKETING TEAM
| Núcleo do sistema | |
|---|---|
| Processador | Intel® Core™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP)* Intel® Core™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP)* Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* Intel® Pentium® G4400 (3M Cache, 3.3 GHz, 54W TDP)* Intel® Celeron® G3900 (2M Cache, 2.8 GHz, 51W TDP)* Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP) |
| Chipset | Hub controlador de plataforma Intel® Q170 |
| Gráficos | Gráficos Intel® HD 530 ou 510 integrados (dependentes da CPU) |
| Memória | Até 32 GB de SDRAM DDR4-2133 através de dois sockets SODIMM |
| AMT | Suporta AMT 11.0 |
| TPM | Suporta TPM 2.0 |
| Interface I/O | |
|---|---|
| Porta Ethernet | 6x portas Gigabit Ethernet através de Intel® I219 e 5x I210 |
| POE+ | PSE PoE+ IEEE 802.3at opcional para GbE Port 3 ~ Port 6, com orçamento total de alimentação de 80 W |
| USB | 4x portas USB 3.1 Gen1 através do controlador xHCI nativo 4x portas USB 2.0 |
| Porta de vídeo | 1x conector VGA + DVI-D empilhado 2x conectores DisplayPort, com suporte para resolução 4K2K |

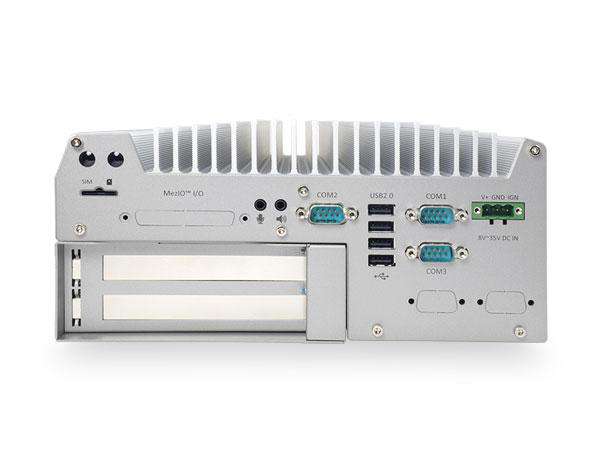

| Porta série | 2x portas RS-232/422/485 programáveis por software (COM1 & COM3) 1x porta RS-232 (COM2) |
| Áudio | 1x entrada de microfone e 1x saída de altifalante |
| Interface de armazenamento | |
|---|---|
| HDD SATA | 2x portas SATA internas para instalação de HDD/ SSD de 2.5”, com suporte para RAID 0/ 1 |
| mSATA | 1x porta mSATA de tamanho completo (mux com mini-PCIe) |
| Barramento de expansão/ Interface de I/O interna | |
|---|---|
| PCI/PCI Express | 2x slots PCIe x8 @ Gen3, sinais PCIe de 4-lanes na cassete de expansão |
| Mini PCI-E | 1x socket mini PCI Express interno com socket SIM acessível pela frente 1x socket mini PCI Express interno com socket SIM interno (mux com mSATA) |
| I/O expansível | 1x porta de expansão MezIO™ para módulos MezIO™ da Neousys |
| Alimentação | |
|---|---|
| Entrada DC | 1x bloco de terminais de 3 pinos amovível para entrada DC de 8V a 35V |
| Controlo remoto & saída de estado | 1x conector wafer de 10 pinos (2x5) para controlo remoto on/off e saída LED de estado |
| Características mecânicas | |
|---|---|
| Dimensões | 240 mm (W) x 225 mm (D) x 111 mm (H) |
| Peso | 3.7 kg (incl. CPU, GPU, memória e HDD) |
| Montagem | Montagem na parede através de suporte de montagem (standard) ou montagem em calha DIN (opcional) |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | com i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE(35W TDP) -25°C ~ 70°C * com i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C */ ** (configurado no modo de CPU de 35W) -25°C ~ 50°C */ ** (configurado no modo de CPU de 65W/51W) |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Humidade | 10%~90%, sem condensação |
| Vibração | Em funcionamento, 5 Grms, 5-500 Hz, 3 eixos (com SSD, em conformidade com a IEC60068-2-64) |
| Choque | Em funcionamento, 50 Grms, meio-seno com duração de 11 ms (com SSD, em conformidade com a IEC60068-2-27) |
| EMC | CE/ FCC Classe A, em conformidade com EN 60950, EN55024 & EN55032 |
* A carga de 100% da CPU é aplicada utilizando o Passmark® BurnInTest 8.1. Para obter os critérios de teste detalhados, contacte a Neousys Technology.
**Para temperaturas de funcionamento abaixo de zero, é necessário um HDD com uma ampla faixa de temperatura ou um disco de estado sólido (SSD)
Placas de expansão PCIe:
Módulos MezIO™ suportados
O módulo Neousys MezIO™ disponibiliza sinais informáticos, linhas de alimentação e sinais de controlo através de um conector de alta velocidade. Transforma os sistemas embebidos Neousys em sistemas específicos para cada aplicação, com I/Os orientados para a aplicação, como RS-232/422/485, DIO isolado e controlo da alimentação por ignição.
Acessórios opcionais
Adaptador de alimentação AC/ DC de 20V, 160W
Kit de montagem em calha DIN
