Sistema de videovigilância móvel sem ventoinha com Intel® 6th-Gen Core™ i7/i5, 8x PoE+, DIO, barramento CAN e 2* HDD de 3.5" (RAID 0/1)
- Suporta CPU Intel® 6th-Gen Core™ i7/ i5/ i3 para socket LGA1151
- 8x portas 802.3at PoE+ e 2x portas GbE
- Alojamento para 2x HDD de 3.5", suporte para RAID 0/1 e capacidade superior a 24 TB
- Dissipador de calor dedicado para HDD, para um desempenho térmico otimizado
- 4x sockets mini-PCIe de tamanho completo com suporte para SIM
- DI isoladas de 4-CH e DO isoladas de 4-CH
- 1x porta CAN 2.0
- Entrada DC de 8V a 35V com controlo da alimentação pela ignição integrado
- Suportes de amortecimento patenteados para resistir a vibrações de 1 Grms

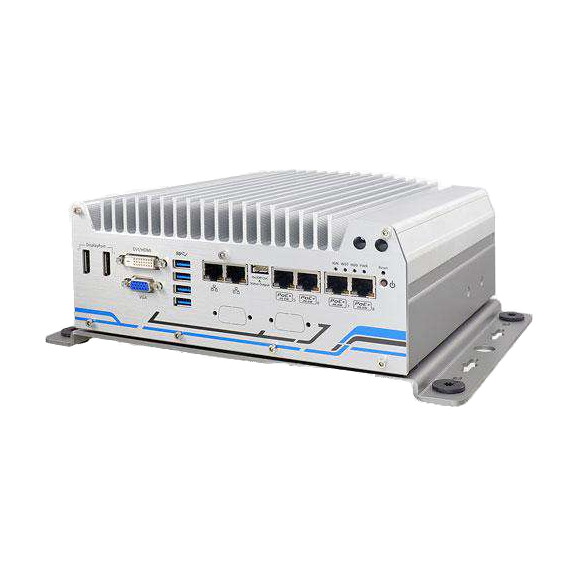

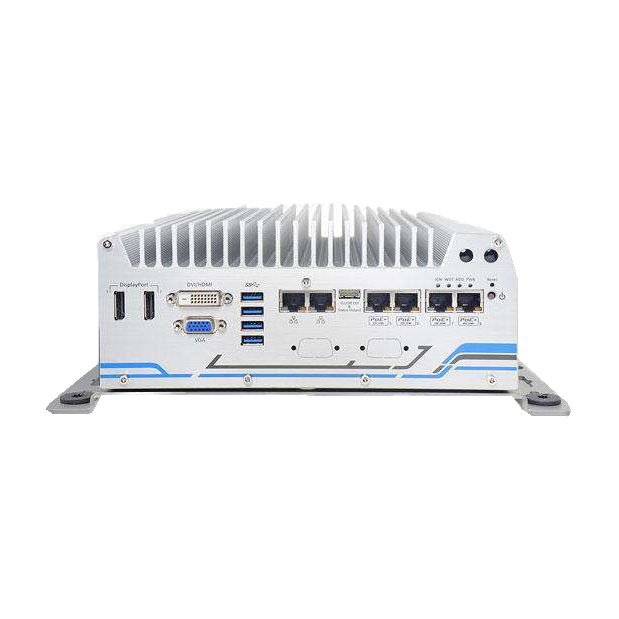

O Nuvo-5608VR é o mais recente sistema de videovigilância móvel sem ventoinha da Neousys, concebido para análise e streaming de vídeo em tempo real. Integra uma CPU 6th-Gen Core™ i, conectividade para câmaras IP e uma elevada capacidade de armazenamento para aplicações emergentes de videovigilância/ segurança inteligente.
Com oito portas Gigabit PoE+, o Nuvo-5608VR disponibiliza largura de banda suficiente para recolher streams de vídeo de alta definição de câmaras IP, enquanto a sua CPU 6th-Gen Core™ i7 permite executar análise de vídeo em tempo real. Permite instalar dois discos rígidos de 3.5" numa configuração RAID 0/1, proporcionando mais de 24 TB de capacidade de armazenamento para gravar vídeo 8-CH, 1080p @H.264 durante mais de 3 meses.
O suporte de amortecimento patenteado da Neousys é fornecido com o Nuvo-5608VR para proteger o sistema contra vibrações em condições ambientais adversas durante a utilização móvel.
Enquanto plataforma robusta de videovigilância móvel, o Nuvo-5608VR está equipado com dissipadores de calor dedicados para HDD, que mantêm uma temperatura de funcionamento adequada dos HDD. Em conjunto com funcionalidades adicionais como DIO, barramento CAN e controlo da ignição, o Nuvo-5608VR é ideal para aplicações de videovigilância fixas e móveis.
■ NEOUSYS MARKETING TEAM
| Núcleo do sistema | |
|---|---|
| Processador | Suporta CPU Intel® 6th-Gen Core™ i7/ i5/ i3 LGA1151 Intel® Core™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP) Intel® Core™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP) Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP) Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) |
| Chipset | Intel® Q170 Platform Controller Hub |
| Gráficos | Intel® HD Graphics 530 integrada |
| Memória | Até 32 GB DDR4-2133 SDRAM (dois slots SO-DIMM) |
| AMT | Suporta AMT 11.0 |
| TPM | Suporta TPM 2.0 |
| Interface I/O | |
|---|---|
| Ethernet | 2x portas Gigabit Ethernet através de Intel® I219 e I210 |
| POE+ | 8x portas IEEE 802.3at (25.5W) Gigabit PoE+ através de Intel® I210, orçamento total de alimentação de 120W* |
| USB | 4x portas USB 3.1 Gen1 através do controlador XHCI nativo 4x portas USB 2.0 |
| Porta de vídeo | 1x conector VGA + DVI-D empilhado 2x conectores DisplayPort, com suporte para resolução 4K2K |
| Porta série | 2x portas RS-232/ 422/ 485 programáveis por software (COM1 & COM3) 1x porta RS-232 (COM2) |
| DIO isolado | 4x DI isoladas e 4x DO isoladas |
| CAN | 1x porta CAN 2.0 |
| Áudio | 1x entrada de microfone e 1x saída de altifalante |
| Interface de armazenamento | |
|---|---|
| HDD SATA | 2x portas SATA internas para instalação de HDD de 3.5”, com suporte para RAID 0/ 1 |
| mSATA | 1x porta mSATA de tamanho completo (multiplexada com mini-PCIe) |
| Barramento de expansão | |
|---|---|
| Mini PCI-E | 1x socket mini-PCIe de tamanho completo com socket SIM acessível pelo painel 1x socket mini-PCIe de tamanho completo com socket SIM interno (multiplexado com mSATA) 2x sockets mini-PCIe de tamanho completo (apenas sinais USB) com sockets SIM internos |
| Alimentação | |
|---|---|
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada DC de 8V a 35V |
| Controlo remoto e Saída de estado | 1x conector wafer de 10 pinos (2x5) para controlo remoto on/off e saída LED de estado |
| Características mecânicas | |
|---|---|
| Dimensão | 240 mm (W) x 225 mm (D) x 98 mm (H) |
| Peso | 3.5 kg |
| Montagem | Suporte de amortecimento patenteado da Neousys |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | -25°C ~ 70°C (com mSATA/SSD) ** -10°C ~ 60°C (com HDD de 3.5”) **/*** |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Humidade | 10%~90% , sem condensação |
| Vibração | Em funcionamento, 1 Grms, 5-500 Hz, 3 eixos (com HDD e suporte de amortecimento instalados, segundo IEC60068-2-64) |
| Choque | Em funcionamento, 30 Grms, semisseno com duração de 11 ms (com HDD e suporte de amortecimento instalados, segundo IEC60068-2-27) |
| EMC | CE/FCC Classe A, segundo EN 55032 & EN 55024 |
■ Data da última revisão: Jul. 9, 2018
* O orçamento total de potência do Nuvo-5608VR depende da tensão de entrada. Está disponível um orçamento total de 120W com uma entrada de 24 VDC. Quando é aplicada uma entrada de 12 VDC, o orçamento total de potência fica limitado a 100W*** A temperatura de funcionamento é verificada com uma carga de 100% da CPU e uma carga de 100% do HDD, utilizando o Passmark® BurnInTest 8.0. Para obter os critérios de teste detalhados, contacte a Neousys Technology.
*** Dependendo do HDD selecionado, os utilizadores poderão observar uma degradação do desempenho de escrita sequencial no disco a temperaturas ambiente baixas/elevadas. Não foram observados problemas de integridade dos dados na gama de temperaturas de funcionamento de -10°C ~ 60°C.
Acessórios opcionais
PA-160W-OW
Adaptador de alimentação AC/DC de 160W, 20V/8A;18AWGx4C/120cm; terminais de extremidade do cabo para bloco de terminais, temperatura de funcionamento: -30 a 70 °C
PA-280W-OW
Adaptador de alimentação AC/DC de 280W, 24V/11.67A;16AWG/100cm; terminais de extremidade do cabo para bloco de terminais, temperatura de funcionamento: -30 a 60 °C
