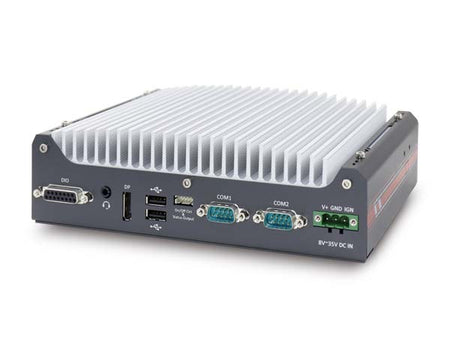

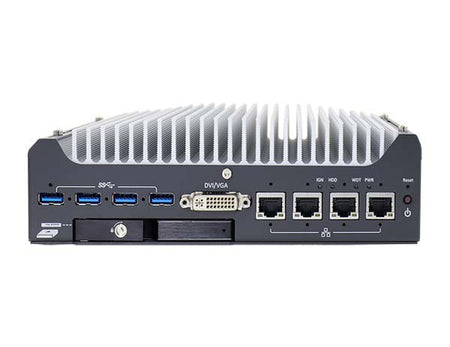

Neousys Nuvo-7531 (Intel® 9/ 8ª Gen Core™ i7/ i5/ i3, 4x GbE)
Computador compacto sem ventoinha com Intel® Core™ i7/ i5/ i3 de 9th/ 8th -Gen, 4x GbE , 4x USB3.1 e 1X bandeja HDD hot-swappable
- Design de baixo perfil com 212 x 165 x 63 mm
- Intel® 9th/ 8th-Gen Core™ 35W/ 65W LGA1151 CPU
- Funcionamento robusto sem ventoinha de -25°C a 60°C
- 4x GbE e 4x USB3.1 Gen1 com bloqueio por parafuso
- 1x bandeja HDD hot-swappable e 1x socket M.2 2280 para armazenamento
- DI isoladas de 4-CH e DO isoladas de 4-CH
- Saídas duplas de ecrã DVI-I + DP
- Controlo opcional da alimentação por ignição
O Nuvo-7531 é um dos controladores integrados sem ventoinha mais compactos com suporte para CPUs Intel® Core™ de 9th/ 8th-Gen. Com apenas 212 x 165 x 63mm, adapta-se facilmente a espaços confinados. Apesar das dimensões compactas, o Nuvo-7531 não compromete o desempenho. Baseado em CPUs Intel® Core™ de 9th/ 8thGen, com 65W/ 35W, pode proporcionar mais de 50% de desempenho adicional comparativamente à geração anterior. O Nuvo-7531 é um controlador integrado compacto, potente e sem ventoinha para uma variedade de aplicações industriais.
O Nuvo-7531 oferece numerosas funções de I/O. Inclui quatro portas GbE e quatro portas USB3.1 para várias câmaras GbE e USB. A bandeja HDD hotswappable permite trocar a unidade de armazenamento sem desligar o sistema nem desmontar o chassis. Estão disponíveis três slots mPCIe para instalação de WIFI ou 3G/ 4G, conforme as necessidades de comunicação sem fios. Além disso, o Nuvo-7531 inclui 8x DIO, 2x portas COM e saídas duplas de ecrã para responder às necessidades da aplicação.
Para um controlador integrado compacto, o Nuvo-7531 oferece uma elevada capacidade de computação e numerosas funções de I/O. É adequado para uma variedade de aplicações industriais, especialmente quando o espaço é limitado. O Nuvo-7531 é um pequeno gigante no universo dos controladores integrados robustos.
| Núcleo do sistema | |
|---|---|
| Processador | Suporta CPU Intel® Core™ de 9th/ 8th-Gen (socket LGA1151) - Intel® Core™ i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T - Intel® Core™ i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T - Intel® Core™ i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T |
| Chipset | Platform Controller Hub Intel® H310 |
| Gráficos | Gráficos Intel® UHD 630 integrados |
| Memória | Até 32 GB de SDRAM DDR4 2666/ 2400 (um slot SODIMM) |
| Interface de I/O | |
|---|---|
| Porta Ethernet | 4x portas Gigabit Ethernet através de I219 e 3x I210 |
| USB 3.1 | 4x portas USB 3.1 Gen1 (5 Gbps) |
| USB 2.0 | 2x portas USB 2.0 |
| Porta de vídeo (Gráficos integrados) | 1x DVI-I para saída DVI/VGA, com suporte para resolução de 1920 x 1200 1x DisplayPort, com suporte para resolução de 4096 x 2304 |
| Porta série | 2x portas RS-232/ 422/ 485 programáveis por software (COM1/ COM2) |
| Áudio | 1x jack de 3.5 mm para entrada de microfone e saída de altifalante |
| DIO isolado | 4-CH DI isolados e 4-CH DO isolados |
| Interface de armazenamento | |
|---|---|
| HDD SATA | 1x bandeja hot-swappable para HDD/ SSD de 2.5" |
| M.2 | 1x interface SATA M.2 2280 |
| Barramento de expansão interno | |
|---|---|
| Mini PCI Express | 3x sockets Mini PCI Express de tamanho completo com sockets SIM internos |
| Alimentação | |
|---|---|
| Entrada DC | 1x bloco de terminais plugável de 3 pinos para entrada de 8V a 35V DC, com controlo opcional da alimentação por ignição |
| Controlo remoto & saída LED | 1x conector de pinos 10 pinos (2x5) para controlo remoto on/off e saída de estado LED |
| Características mecânicas | |
|---|---|
| Dimensão | 212 mm (W) x 165 mm (D) x 63 mm (H) |
| Peso | 2.5 kg |
| Montagem | Montagem em parede (standard) ou montagem em calha DIN (opcional) |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | com CPU de 35W -25°C ~ 60°C */** com CPU de 65W, é necessário o kit de ventoinha opcional -25°C ~ 60°C */** |
| Temperatura de armazenamento | -40°C~ 85°C |
| Humidade | 10%~ 90% , sem condensação |
| Vibração | Em funcionamento, MIL-STD-810G, Método 514.6, Categoria 4 |
| Choque | Em funcionamento, MIL-STD-810G, Método 516.6, Procedimento I, Tabela 516.6-II |
| EMC | CE/FCC Classe A, segundo EN 55032 & EN 55024 |
■ Data da última revisão: 12 de maio de 2020
* Para funcionamento a temperaturas abaixo de zero, é necessário um HDD ou disco de estado sólido (SSD) de ampla gama de temperaturas.** Para CPUs i7, pode ocorrer throttling térmico quando é aplicada uma carga total contínua à temperatura ambiente de 60°C.
Acessórios opcionais
PA-120W-OW
Adaptador de alimentação AC/ DC de 120W, 20V/ 6A; 18AWG/ 120cm; terminais de extremidade de cabo para bloco de terminais, temperatura de funcionamento: -30 a 70 °C
DINRAIL-31
Conjunto de montagem em calha DIN para Nuvo-7531

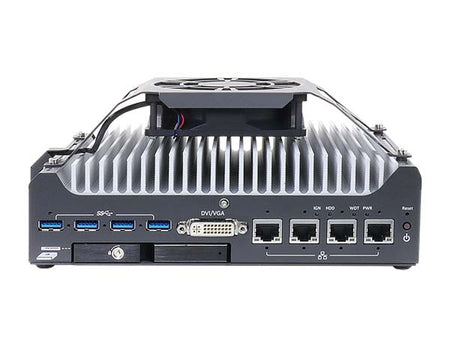

Kit de ventoinha
Kit de ventoinha com ventoinha de 92mm x 92mm para a série Nuvo-7531
