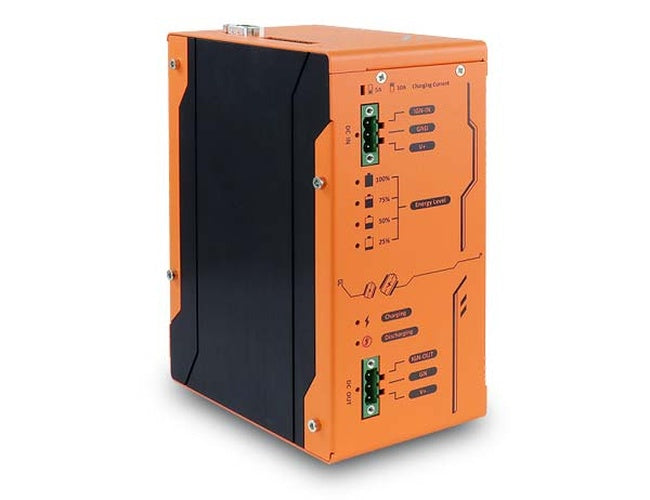

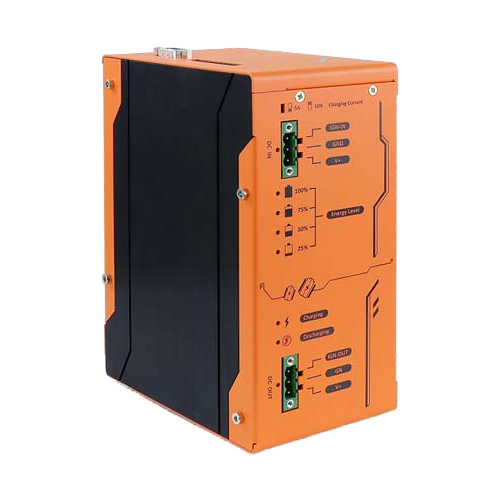

Módulo UPS PB-9250J-SA 9250 w.s Standalone Intelligent Supercap
PB-9250J-SA
Módulo autónomo inteligente de alimentação de backup ininterrupta de 9250 w.s, baseado em supercondensadores
- Módulo universal autónomo de backup de alimentação, compatível com todos os box-PCs
- Baseado em supercapacitores, com funcionamento num amplo intervalo de temperaturas de -25 a 65°C
- Capacidade de energia de 9250 watt-segundo
- Potência de saída máxima de 180W para o sistema back-end ligado
- Vida útil superior a 10 anos e 500,000 ciclos de carga/descarga
- Tecnologia patenteada de gestão de energia CAP*
- Prolonga o tempo de autonomia em caso de falha de alimentação imprevista
- Monitorização da energia e do consumo de potência para prolongar o tempo de funcionamento necessário ao encerramento seguro do sistema
- Modos de funcionamento versáteis
- Modo normal de alimentação de reserva
- Modo de controlo de ignição para box-PC standard e controlador para veículos
- Certificação EN50155
- *Patente R.O.C. N.º I598820
O PB-9250J-SA é um módulo autónomo de backup de alimentação que protege o box-PC contra falhas de alimentação. Utilizando tecnologia de supercapacitores de última geração, pode funcionar em ambientes exigentes de -25 a 65°C e apresenta uma durabilidade extremamente elevada, com uma vida útil superior a 10 anos.
O PB-9250J-SA é composto por oito supercapacitores de 370F/ 3.0V, que proporcionam uma vida útil muito superior à dos equivalentes de 2.7V, e armazena 9250 watt-segundo de energia para proporcionar um período de funcionamento adicional prolongado durante o backup do sistema. Graças à tecnologia patenteada de gestão de energia CAP da Neousys, pode fornecer de forma fiável 180W de potência ao sistema back-end e gerir automaticamente o arranque e o encerramento sem a instalação de drivers/ software adicionais. Além do modo de backup de alimentação semelhante a uma UPS, disponibiliza também dois modos avançados de controlo de ignição para utilização em veículos. O PB-9250J-SA pode funcionar com um box-PC standard ou um controlador para veículos, fornecendo uma alimentação estável e executando um atraso de ligação/ desligamento configurável pelo utilizador de acordo com a entrada do sinal IGN.
Com vários modos, controlo de encerramento automático e uma potência de saída até 180W, o PB-9250J-SA pode funcionar com a maioria dos box-PCs disponíveis no mercado. Graças a características como o armazenamento de energia sem manutenção e a alimentação ininterrupta, o PB-9250J-SA pode evitar a perda de dados no sistema back-end ligado durante uma falha de alimentação em ambientes industriais exigentes!
■ NEOUSYS MARKETING TEAM
Daisy-Chainable
Funcionamento robusto num amplo intervalo de temperaturas
| Configuração dos supercapacitores | |
|---|---|
| Composição | 8x supercapacitores de 370F, 3.0V |
| Capacidade | 9250 watt-segundo |
| Vida útil prevista | >10 anos* |
| Ciclo de vida | 500,000 ciclos de carga/descarga* |
| Especificações de alimentação | |
|---|---|
| Tensão de entrada | 12~ 35VDC |

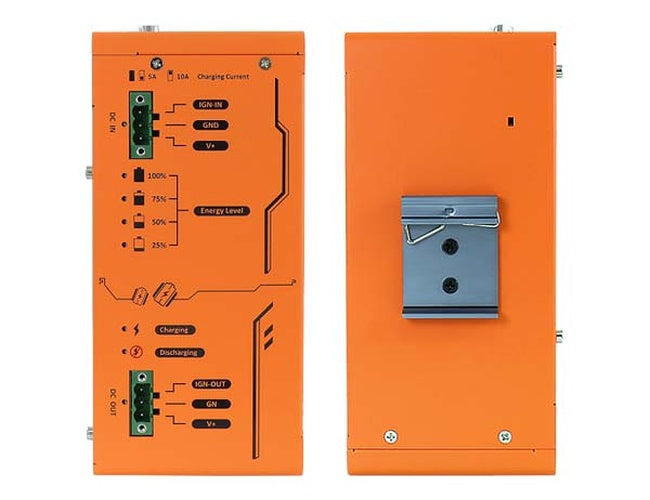

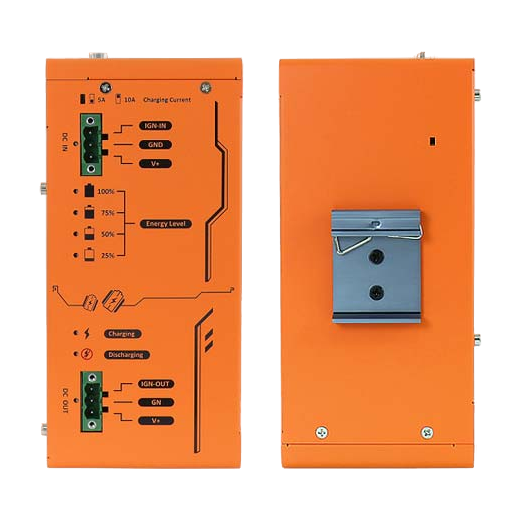

| Conector de entrada | 1x bloco de terminais de 3 pinos amovível (V+, GND, IGN_IN) |
| Tensão de saída | Modo de carga: bypass de DC_IN (DC_OUT = DC_IN) Modo de descarga: 12 ou 24V** |
| Potência de saída | Saída máxima de 180W |
| Conector de saída | 1x bloco de terminais de 3 pinos amovível (V+, GND, IGN_OUT) |
| Interface I/O | |
|---|---|

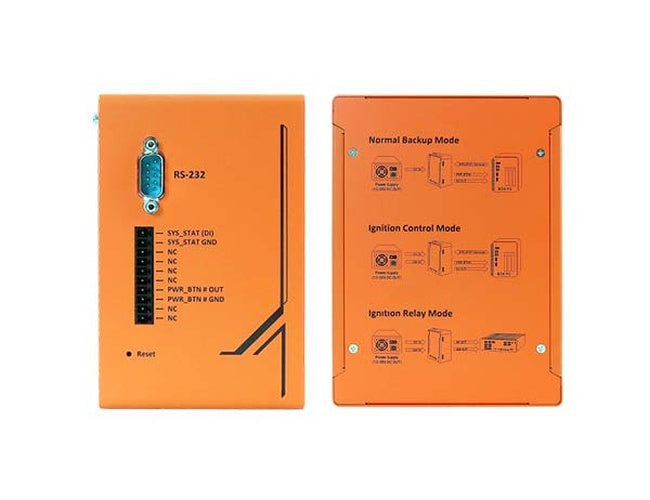

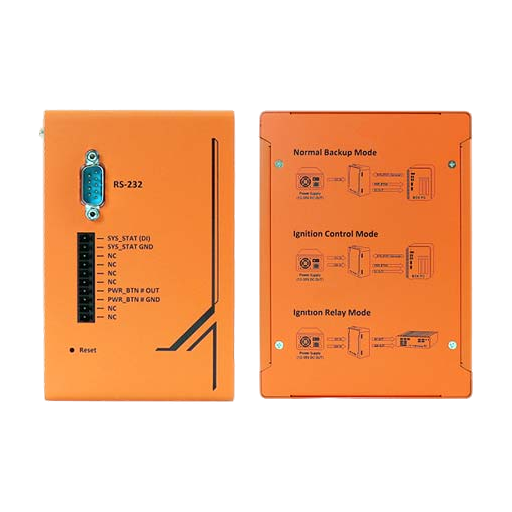

| Porta COM | 1x DB9 para RS-232 de 3-wire |
| DIO isolada | 1x bloco de terminais de 10 pinos amovível para - saída PWR_BTN# - entrada SYS_STAT |
| Características mecânicas | |
|---|---|
| Dimensões | 82.5mm(W) x 175.2mm(H) x 128.2mm(D) |
| Peso | 1.7kg |
| Montagem | Montagem em calha DIN e montagem na parede |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | -25°C ~ 65°C -40°C ~ 85°C com capacidade de energia reduzida |
| Temperatura de armazenamento | -40°C ~ 85°C |
| Vibração | Em conformidade com IEC61373:2010, Category 1, Class B, montagem na carroçaria (parte da EN50155) |
| Choque | Em conformidade com IEC61373:2010, Category 1, Class B, montagem na carroçaria (parte da EN50155) |
| EMC | Em conformidade com EN50155:2007, CE/FCC Class A, de acordo com EN 55032 & EN 55035 |
■ Data da última revisão: Jul. 7, 2021
* Para alcançar uma vida útil > 10 anos em funcionamento 24/7 a 65°C, carregue o PB-9250J-SA até ao nível de energia de 6525J utilizando a definição 4.8x SuperCAP Lifetime Extension (consulte o manual do utilizador para obter detalhes). Depois de atingida a vida útil nominal ou a vida útil em ciclos, a capacidade do supercapacitor pode diminuir até 30% e o ESR pode aumentar até 100% em relação aos valores iniciais.
** O tempo de backup para operação ininterrupta poderá ser reduzido ao alimentar um sistema de back-end com elevado consumo energético. Contacte a Neousys Technology se o seu computador aceitar apenas uma entrada de tensão constante.
*** Para assegurar que o funcionamento do backup de alimentação dos PB-9250J e PB-4600J da Neousys decorre conforme previsto, contacte o suporte técnico da Neousys Technology se o sistema back-end ligado aceitar apenas uma entrada de tensão constante.
