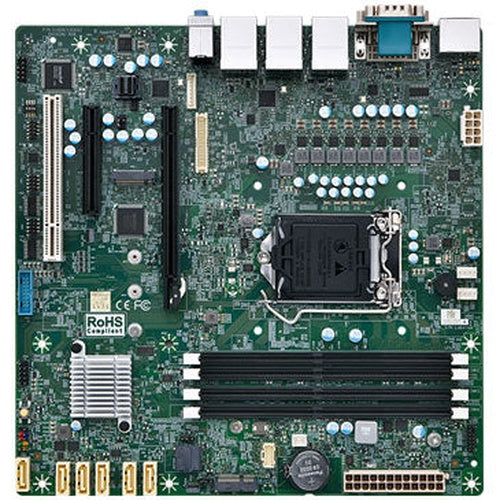

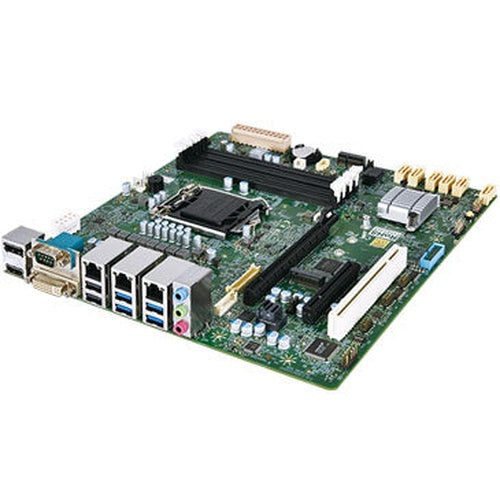

Mitac PH10CMU-H420E (Comet Lake 10ª Ger. LGA1200, Chipset H420E)
Preço sem IVA
184.00€
Preço de saldo
Preço sem IVA
184.00€
Preço normal
Total com IVA (23%): 226.32€
Portes calculados na finalização da compra.
PH10CMU-H420E
Placa Micro-ATX Intel® Comet Lake com chipset Intel® H420E
- Suporta processador Intel® Comet Lake 10th Gen i9 125W (10 núcleos) LGA1200
- Chipset Intel H420E / Q470E / W480E
- Suporta a tecnologia Intel® vPro
- 4 x DDR4 DIMM, suporta até 64GB
- Suporta 1 x slot PCIe X16, 1 x slot PCIe X8 e 1 x slot PCI
- 1 x M.2 2280 M-key (NVME), 1 x M.2 2230 E-key (CNVi)
- Suporta três ecrãs através de 1 x DisplayPort, 1 x HDMI e 1 x DVI
- Até 6 x SATAIII (suporta RAID 0, 1, 5, 10)
- Até 3 x Intel® Gigabit Ethernet
- Até 6 x portas USB 3.2 Gen1, 4 x portas USB 2.0 e 4 x portas COM
- Entrada de alimentação ATX
Suporta processadores Intel 10th Gen (Comet Lake-S) Core™ até 125W
Melhoria de desempenho de 26%
Trabalho concluído mais rapidamente
Suporta Core i9
10 núcleos, 125W
Suporta Intel Wi-Fi 6 (Gig+)
Vários slots de expansão
Três ecrãs de alta resolução
- Porta HDMI de alta resolução e DisplayPort para diferentes cenários e aplicações
- Os ecrãs principal, secundário e terceiro podem ser configurados no sistema operativo em modo de clonagem ou extensão para multitarefa (**H420E suporta apenas dois ecrãs)
Rede fiável
Dual LAN
- Proporciona conectividade de rede simples, de alta velocidade e sem tempo de inatividade.
- Entra automaticamente em funcionamento sem exigir que os utilizadores troquem fisicamente o cabo de rede.
Intel LAN integrada
- Transmissão fiável ao enviar e receber dados através de uma ligação LAN RJ45
- A Intel Gigabit LAN transmite tramas Ethernet à elevada velocidade de 1000Mbps (1000Megabit por segundo)
Design de nível industrial
Vida útil 6X superior
Ao contrário dos capacitores eletrolíticos, as nossas placas-mãe para servidores utilizam capacitores sólidos, que proporcionam uma vida útil prolongada, estabilidade e fiabilidade.
I/O da PH10CMU
Diagrama de blocos da PH10CMU
PH10CMU (PH10CMU)
Informações para encomenda | ||||||||||
| Modelo | Chipset | PCIe x16 / PCIe x8 / PCI | M.2 2280 / M.2 2230 | LAN | SATA | DP / HDMI / DVI-D / DIV-I | eDP | USB 3.1 / 2.0 | Porta COM | Alimentação |
|---|---|---|---|---|---|---|---|---|---|---|
| PH10CMU-H420E | H420E | 1/0/0 | 1/1 | 2 | 4 | 1/1/1/0 | 0 | 5/4 | 3 | Alimentação ATX (24 pinos + 4 pinos) |
| PH10CMU-Q470 | Q470E | 1/1/0 | 1/1 | 2 | 6 | 1/1/1/0 | 0 | 6/4 | 3 | Alimentação ATX (24 pinos + 4 pinos) |
| PH10CMU-Q470-3LAN | Q470E | 1/1/1 | 1/1 | 3 | 6 | 1/1/0/1 | 1 | 6/4 | 4 | Alimentação ATX (24 pinos + 4 pinos) |
| PH10CMU-W480-3LAN | W480E | 1/1/1 | 1/1 | 3 | 6 | 1/1/0/1 | 1 | 6/4 | 4 | Alimentação ATX (24 pinos + 4 pinos) |
| Especificações do PH10CMU (PH10CMU) | |||
|---|---|---|---|
| MECÂNICA | FATOR DE FORMA | Micro-ATX: 9,6" x 9,6" (244 mm x 244 mm) | |
| SISTEMA | PROCESSADOR | Processador Intel® Comet Lake de 10.ª geração com socket LGA1200, Core i9/i7/i5/i3, até 10 núcleos, TDP máx. 125W | |
| CHIPSET | Intel® Q470E / W480E (suporte para RAID 0 / 1 / 5 / 10) | ||
| MEMÓRIA DO SISTEMA | DDR4 2933MHz / Máx. 64 GB (não-ECC: H420E / Q470E, ECC: W480E) / 4 x U-DIMM de 288 pinos | ||
| GRÁFICOS | Intel® HD Graphics | ||
| ETHERNET | Intel® I219-LM Giga LAN + 2 x Intel® I210-AT Giga LAN | ||
| ÁUDIO | Realtek® ALC662 / ALC888 | ||
| CHIPSET DE I/O | Nuvoton NCT6126D(eSPI) | ||
| TPM | Conector TPM / (suporte para placa de módulo TPM NPCT750 opcional) | ||
| BIOS | 256 Mbit SPI | ||
| RANHURA DE EXPANSÃO 1 | Ranhura PCIe 3.0 X16 / PCIe x16 suporta 3 configurações de switch PCIe: / #1: 1 x PCIe X16, #2: 2 x PCIe X8, #3: 1 x PCIe X8 + 2 x PCIe X4 | ||
| RANHURA DE EXPANSÃO 2 | Slot PCIe 2.0 X8 (X4 lanes) / As lanes PCIe x4 são comutadas com o slot M.2 2242/2260/2280 | ||
| SLOT DE EXPANSÃO 3 | Slot PCI | ||
| SLOT DE EXPANSÃO 4 | M.2 2242 / 2260 / 2280, chave M (PCIe x4, SATA) / M.2 2280 apenas com suporte SATA para H420E | ||
| SLOT DE EXPANSÃO 5 | M.2 2230, chave E (PCIe x1, USB2.0, CNVi) | ||
| MONITORIZAÇÃO H/W | Monitorização da temperatura / Monitorização da tensão / Monitorização da ventoinha | ||
| TEMPORIZADOR WATCHDOG | 1~255 passos configuráveis por software | ||
| CONTROLO INTELIGENTE DAS VENTOINHAS | Ventoinha da CPU / Ventoinha do sistema | ||
| GRÁFICOS | VGA | - | |
| DVI | Até 1920 x 1200 @60 Hz | ||
| HDMI | Até 4K (4096 x 2160) @30 Hz | ||
| DISPLAYPORT | Até 4K (4096 x 2304) @60 Hz | ||
| LVDS | - | ||
| eDP (opção) | Até 4K (4096 x 2304) @60 Hz | ||
| I/O TRASEIRO | USB | 2 x USB 2.0 / 4 x USB 3.1 Gen1 (Q470E / W480E) / 3 x USB 3.1 Gen1 (H420E) | |
| I/O DE ECRÃ | 1 x HDMI 1.4 / 1 x DisplayPort 1.2 / 1 x DVI-I | ||
| I/O DE ÁUDIO | 1 x conector de áudio de 3 tomadas (entrada de microfone, entrada de linha e saída de linha) | ||
| I/O LAN | 3 x RJ-45 (1 x opcional) | ||
| PORTA SÉRIE | 1 x RS232 | ||
| PORTA PS/2 | - | ||
| OUTROS | - | ||
| CONECTORES INTERNOS | ARMAZENAMENTO | 6 x SATAIII (Q470E / W480E) / 4 x SATAIII (H420E) | |
| USB | 2 x USB 3.1 / 2 x USB 2.0 | ||
| I/O DE ECRÃ | 1 x conector de retroiluminação / 1 x eDP | ||
| I/O DE ÁUDIO | - | ||
| PORTA SÉRIE | 2 x RS232 / 1 x RS232 / 422 / 485 | ||
| PORTA PS/2 | - | ||
| PORTA PARALELA | - | ||
| GPIO | 1 x conector MiAPI (programável. Suporta GPIO de 10 bits) | ||
| VENTOINHA | 1 x conector de ventoinha da CPU de 4 pinos / 1 x conector de ventoinha do sistema de 4 pinos | ||
| ALIMENTAÇÃO | 1 x conector de alimentação ATX de 8 pinos / 1 x conector de alimentação ATX de 24 pinos / 1 x jumper de seleção do modo AT / ATX | ||
| REQUISITOS DE ALIMENTAÇÃO | ENTRADA DE ALIMENTAÇÃO | ATX de 8 pinos + ATX de 24 pinos | |
| CONDIÇÕES AMBIENTAIS | TEMPERATURA DE FUNCIONAMENTO | 0 ~ 60°C (32 ~140°F) | |
| TEMPERATURA DE ARMAZENAMENTO | -20 ~ 70°C (-4 ~158°F) | ||
| HUMIDADE DE FUNCIONAMENTO | 10% ~ 95% R/H (sem condensação) | ||
| CERTIFICAÇÃO | CE / *Classe B mediante pedido para SKU personalizado / FCC Classe A | ||
| SISTEMA OPERATIVO | SISTEMAS OPERATIVOS SUPORTADOS | Windows® 10 64-bit / Linux (suporte mediante pedido) | |
| LISTA DE EMBALAGEM | CONTEÚDO DA EMBALAGEM | 1 x placa-mãe / 1 x cabo SATA de 50 cm / 1 x suporte de E/S | |
