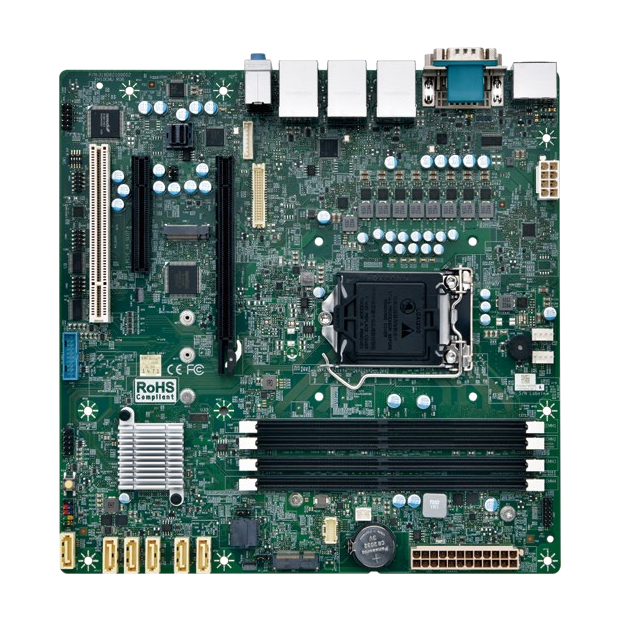

MECHANICAL |
|
FORM FACTOR |
Micro-ATX: 9.6” x 9.6” (244 mm x 244 mm) |
SYSTEM |
|
PROCESSOR |
10th Gen Intel® Comet Lake LGA1200 Socket Processor, Core i9/i7/i5/i3 up to 10-core TDP Max. 125W |
|
CHIPSET |
Intel® Q470E / W480E (Support RAID 0 / 1 / 5 / 10) |
|
SYSTEM MEMORY |
DDR4 2933MHz / Max. 64 GB (Non-ECC: H420E/Q470E, ECC: W480E) / 4 x 288-pin U-DIMM |
|
GRAPHICS |
Intel® HD Graphics |
|
ETHERNET |
Intel® I219-LM Giga LAN + 2 x Intel® I210-AT Giga LAN |
|
AUDIO |
Realtek® ALC662 / ALC888 |
|
I/O CHIPSET |
Nuvoton NCT6126D(eSPI) |
|
TPM |
TPM Header / (support optional TPM module board NPCT750) |
|
BIOS |
256 Mbit SPI |
|
EXPANSION SLOT 1 |
PCIe 3.0 X16 slot / PCIe x16 support 3 options of PCIe switch: / #1: 1 x PCIe X16, #2: 2 x PCIe X8, #3: 1 x PCIe X8 + 2 x PCIe X4 |
|
EXPANSION SLOT 2 |
PCIe 2.0 X8 slot (X4 Lanes) / PCIe x4 lanes is switched with M.2 2242/2260/2280 slot |
|
EXPANSION SLOT 3 |
PCI slot |
|
EXPANSION SLOT 4 |
M.2 2242 / 2260 / 2280 M key (PCIe x4 ,SATA) / M.2 2280 for H420E support SATA only |
|
EXPANSION SLOT 5 |
M.2 2230 E key (PCIe x1, USB2.0, CNVi) |
|
H/W MONITOR |
Temperature Monitor / Voltage Monitor / Fan Monitor |
|
WATCHDOG TIMER |
1~255 steps by software program |
|
SMART FAN CONTROL |
CPU Fan / System Fan |
GRAPHICS |
|
VGA |
- |
|
DVI |
Up to 1920 x 1200 @60 Hz |
|
HDMI |
Up to 4K (4096 x 2160) @30 Hz |
|
DISPLAYPORT |
Up to 4K (4096 x 2304) @60 Hz |
|
LVDS |
- |
|
eDP (Option) |
Up to 4K (4096 x 2304) @60 Hz |

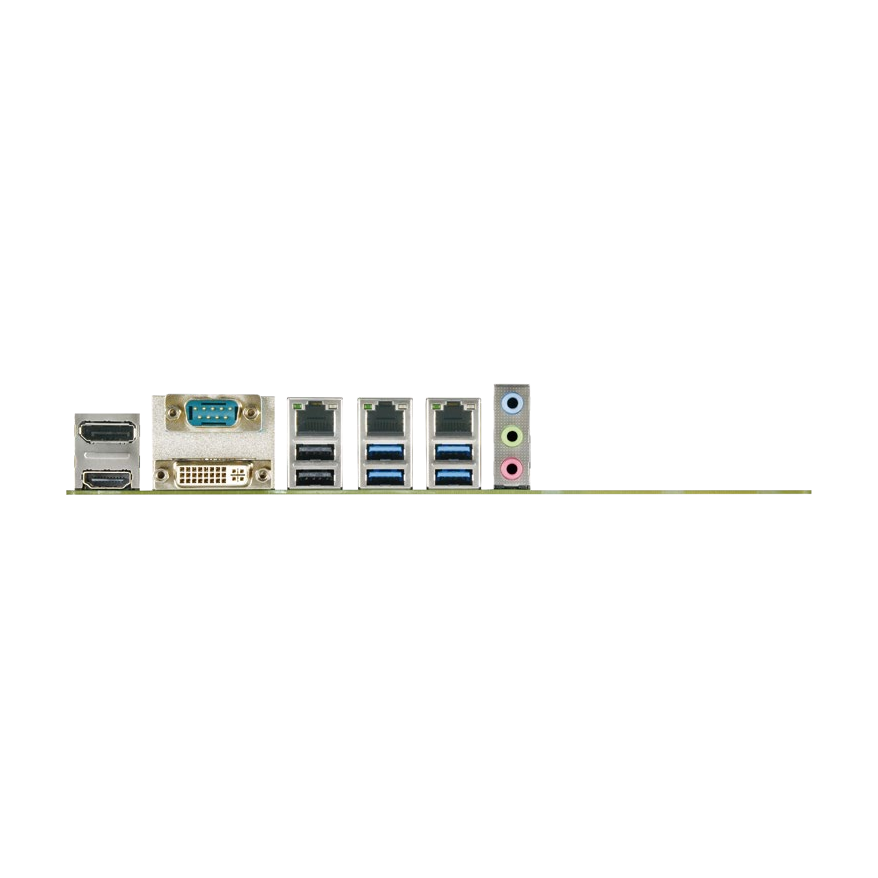

REAR I/O |
|
USB |
2 x USB 2.0 / 4 x USB 3.1 Gen1 (Q470E / W480E) / 3 x USB 3.1 Gen1 (H420E) |
|
DISPLAY I/O |
1 x HDMI 1.4 / 1 x DisplayPort 1.2 / 1 x DVI-I |
|
AUDIO I/O |
1 x 3-stack Audio Jack (Mic-in, Line-in, and Line-out) |
|
LAN I/O |
3 x RJ-45 (1 x Optional) |
|
SERIAL PORT |
1 x RS232 |
|
PS/2 PORT |
- |
|
OTHERS |
- |
INTERNAL CONNECTORS |
|
STORAGE |
6 x SATAIII (Q470E / W480E) / 4 x SATAIII (H420E) |
|
USB |
2 x USB 3.1 / 2 x USB 2.0 |
|
DISPLAY I/O |
1 x Backlight Connector / 1 x eDP |
|
AUDIO I/O |
- |
|
SERIAL PORT |
2 x RS232 / 1 x RS232 / 422 / 485 |
|
PS/2 PORT |
- |
|
PARALLEL PORT |
- |
|
GPIO |
1 x MiAPI Header (Programmable. Support 10-bit GPIO) |
|
FAN |
1 x 4-pin CPU Fan Header / 1 x 4-pin System Fan Header |
|
POWER |
1 x 8-pin ATX Power Connector / 1 x 24-pin ATX Power Connector / 1 x AT / ATX Mode Select Jumper |
POWER REQUIREMENT |
|
POWER INPUT |
ATX 8-pin + ATX 24-pin |
ENVIRONMENTAL |
|
OPERATING TEMPERATURE |
0 ~ 60°C (32 ~140°F) |
|
STORAGE TEMPERATURE |
-20 ~ 70°C (-4 ~158°F) |
|
OPERATING HUMIDITY |
10% ~ 95% R/H (Non-condensing) |
|
CERTIFICATION |
CE / *Class B by request for customization SKU / FCC Class A |
OS |
|
OS SUPPORT |
Windows® 10 64-bit / Linux (support by request) |
PACKING LIST |
|
PACKAGE |
1 x Motherboard / 1 x 50 cm SATA Cable / 1 x I/O Bracket |
