- Processadores quad-core Intel® Apollo Lake Pentium® N4200 e Atom™ E3950
- Design robusto, sem ventoinha e com funcionamento numa ampla gama de temperaturas (-25 °C a 70 °C)
- Uma porta GbE e duas portas Gigabit PoE+
- Duas portas USB 3.0 e duas portas USB 2.0
- Saídas duplas para ecrã DVI + VGA
- Design para montagem em calha DIN com acesso frontal às E/S
- Compatível com MezIO™
Visão geral
Introdução
Experimente o enorme salto de desempenho da plataforma Intel® Apollo Lake Pentium® e Atom™! A série POC-300 integra os mais recentes processadores quad-core Pentium® N4200 e Atom™ x7-E3950, oferecendo até 1.5 vezes o desempenho da CPU e uma melhoria de 3 vezes no desempenho da GPU em comparação com a CPU Atom™ E3845 da geração anterior.

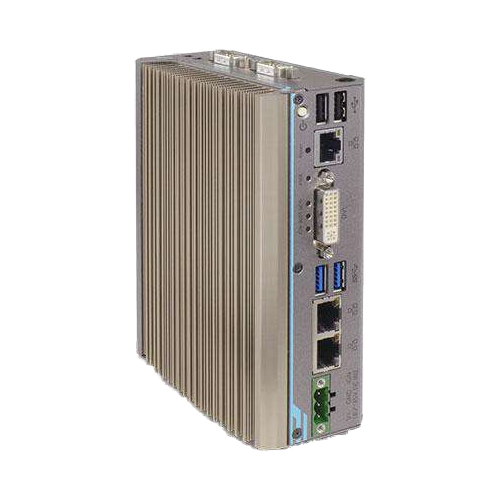

A série POC-300 apresenta um engenhoso design mecânico que combina um chassis para montagem em calha DIN com E/S acessíveis pela parte frontal, numa caixa ultracompacta. Disponibiliza um conjunto abrangente de E/S de computador, incluindo GbE, USB 3.0/2,0, portas COM e armazenamento mSATA, numa área compacta de apenas 5.6 x 15 x 11 cm. A função IEEE 802.3at PoE+ também está disponível em 2 das 3 portas GbE para alimentar câmaras destinadas a aplicações de visão artificial ou videovigilância. A série POC-300 integra a interface MezIO™ da Neousys para facilitar a expansão de funcionalidades através de módulos MezIO™ versáteis.
Com a comprovada experiência da Neousys em design fanless, a série POC-300 funciona de forma fiável em ambientes exigentes. Com uma ampla variedade de I/O, CPU avançada e dimensões compactas, o POC-300 é um controlador embedded fanless atrativo para várias aplicações industriais.
Destaques do produto
Processador quad-core Apollo Lake Atom™ x7-E3950
Equipado com o mais recente processador quad-core Atom™ x7-E3950, o POC-300 suporta velocidades de memória superiores (maior largura de banda de memória) para um processamento eficiente. Proporciona mais de 150% de desempenho de CPU e 300% de desempenho de GPU em comparação com a anterior plataforma da série E3800.
Ampla gama de temperaturas
O POC-300 dispõe de um design mecânico exclusivo e de uma almofada térmica eficiente para dissipar eficazmente o calor da CPU e de outros componentes. O POC-300 pode funcionar com 100% de carga da CPU em ambientes com uma ampla gama de temperaturas de funcionamento, entre -25℃ e 70℃.

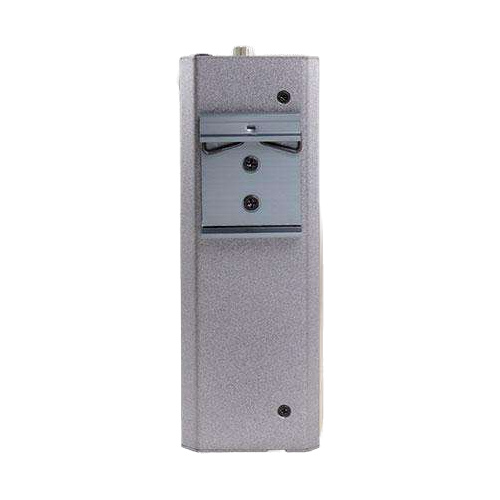

I/O acessível pela parte frontal e design para montagem em calha DIN

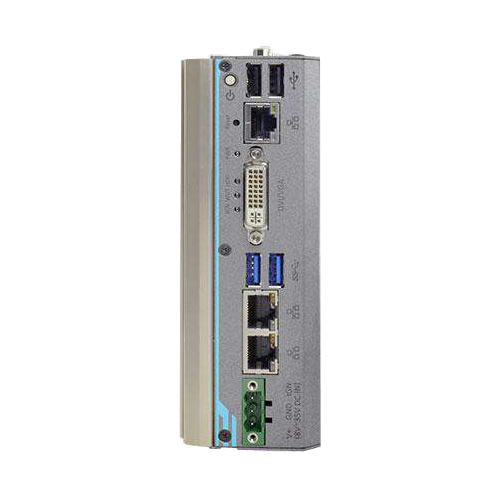

As portas I/O do POC-300 acessíveis pela parte frontal incluem PoE+, USB3.0, Ethernet, DVI e uma porta COM na parte superior. Dispõe também de um design para montagem em calha DIN, prático e fácil de instalar em ambientes com espaço limitado.
(ver animação de instalação)

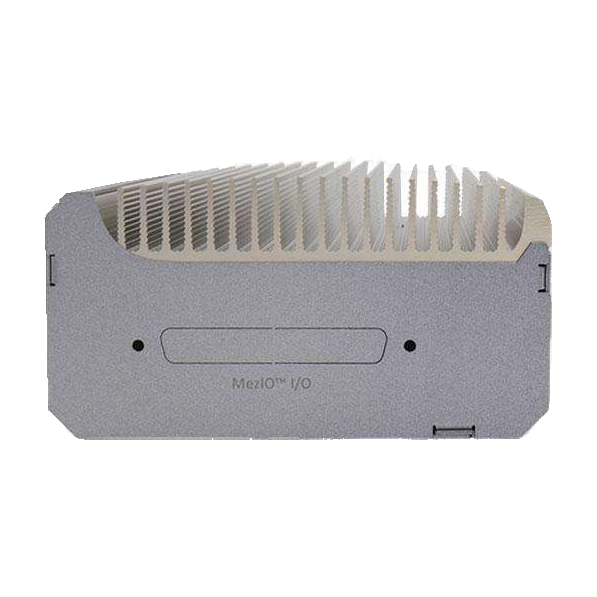

Interface MezIO™
A interface Neousys MezIO™ transmite sinais informáticos, linhas de alimentação e sinais de controlo através de um conector de alta velocidade. O POC-300 inclui uma porta MezIO™ que permite aos utilizadores expandir o sistema e escolher entre RS-232/422/485, DIO isolado ou controlo da alimentação por ignição. A interface MezIO™ é um módulo de expansão orientado para aplicações, que proporciona uma forma flexível e económica de personalizar um sistema embedded para aplicações dedicadas.
Especificações
| POC-300 | POC-310 | |
|---|---|
| Núcleo do sistema | |
| Processador | Processador quad-core Intel® Atom™ E3950 a 1.6/2.0 GHz |
| Memória | 1x socket SODIMM para DDR3L-1866, até 8GB |
| Gráficos | Intel® HD Graphics 505 integrada |
| Interface de I/O do painel | |
|---|---|
| Ethernet | 3x portas Gigabit Ethernet através de controlador GbE Intel® I210 |
| POE | IEEE 802.3at PoE+ nas portas #2 e #3 (disponível apenas para o POC-300) |
| Porta de vídeo | 1x conector DVI-I para saídas RGB analógica e DVI |
| Porta série | 1x porta RS-232/422/485 programável por software (COM1) 3x portas RS-232 de 3 fios (COM2/3/4) ou 1x porta RS-422/485 (COM2) |
| USB | 2x portas USB 3.0 2x portas USB 2.0 |
| Áudio | 1x saída de altifalante 1x entrada de microfone |
| Interface interna de I/O | |
|---|---|
| Mini-PCIe | 1x ranhura mini PCI Express de tamanho completo com socket USIM |
| Interface de armazenamento | |
|---|---|
| mSATA | 1x porta mSATA de meio tamanho |
| SATA | 1x porta SATA para instalação de SSD/HDD de 2.5" (opcional com MezIO-R11) |
| Características mecânicas | |
|---|---|
| Dimensões | 56 x 108 x 153 mm |
| Peso | 0.96kg |
| Montagem | Montagem em calha DIN (standard) Montagem na parede (opcional) |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | -25°C ~ 70°C com SSD, 100% de carga da CPU */** -10°C ~ 50°C com HDD, 100% de carga da CPU */** |
| Temperatura de armazenamento | -40°C ~85°C |
| Humidade | 10%~90% , sem condensação |
| Vibração | Em funcionamento, 5 Grms, 5-500 Hz, 3 eixos (com SSD, em conformidade com IEC60068-2-64) |
| Choque | Em funcionamento, 50 Grms, meia onda sinusoidal com duração de 11 ms (com SSD, em conformidade com IEC60068-2-27) |
| EMC | CE/FCC Classe A, em conformidade com EN 55022 & EN 55024 |
| POC-320 | POC-330 | |
|---|---|
| Núcleo do sistema | |
| Processador | Processador quad-core Intel® Pentium® N4200 a 1.1/2.5 GHz |
| Memória | 1x socket SODIMM para DDR3L-1866, até 8GB |
| Gráficos | Intel® HD Graphics 505 integrada |
| Interface de I/O do painel | |
|---|---|
| Ethernet | 3x portas Gigabit Ethernet através de controlador GbE Intel® I210 |
| POE | IEEE 802.3at PoE+ nas portas #2 e #3 (disponível apenas para o POC-320) |
| Porta de vídeo | 1x conector DVI-I para saídas RGB analógica e DVI |
| Porta série | 1x porta RS-232/422/485 programável por software (COM1) 3x portas RS-232 de 3 fios (COM2/3/4) ou 1x porta RS-422/485 (COM2) |
| USB | 2x portas USB 3.0 2x portas USB 2.0 |
| Áudio | 1x saída de altifalante 1x entrada de microfone |
| Interface interna de I/O | |
|---|---|
| Mini-PCIe | 1x ranhura mini PCI Express de tamanho completo com socket USIM |
| Interface de armazenamento | |
|---|---|
| mSATA | 1x porta mSATA de meio tamanho |
| SATA | 1x porta SATA para instalação de SSD/HDD de 2.5" (opcional com MezIO-R11) |
| Características mecânicas | |
|---|---|
| Dimensões | 56 x 108 x 153 mm |
| Peso | 0.96kg |
| Montagem | Montagem em calha DIN (standard) Montagem na parede (opcional) |
| Condições ambientais | |
|---|---|
| Temperatura de funcionamento | -25°C ~ 70°C com SSD, 100% de carga da CPU */** -10°C ~ 50°C com HDD, 100% de carga da CPU */** |
| Temperatura de armazenamento | -40°C ~85°C |
| Humidade | 10%~90% , sem condensação |
| Vibração | Em funcionamento, 5 Grms, 5-500 Hz, 3 eixos (com SSD, em conformidade com IEC60068-2-64) |
| Choque | Em funcionamento, 50 Grms, meia onda sinusoidal com duração de 11 ms (com SSD, em conformidade com IEC60068-2-27) |
| EMC | CE/FCC Classe A, em conformidade com EN 55022, EN55032 & EN 55024 |
Informações para encomenda
POC-300
Controlador DIN-Rail ultracompacto Intel® Apollo Lake Atom™ E3950 com 1xGbE, 2x PoE+ e 2x USB 3.0
POC-310
Controlador DIN-Rail ultracompacto Intel® Apollo Lake Atom™ E3950 com 3xGbE e 2x USB 3.0
POC-320
Controlador ultracompacto para calha DIN Intel® Apollo Lake Pentium® N4200 com 1xGbE, 2x PoE+ e 2x USB 3.0
POC-330
Controlador ultracompacto para calha DIN Intel® Apollo Lake Pentium® N4200 com 3xGbE e 2x USB 3.0
Encomenda rápida com MezIO™ pré-instalado
| MezIO-R11 | MezIO-R12 | |
| POC-300 | POC-301 | POC-302 |
| POC-310 | POC-311 | POC-312 |
| POC-320 | POC-321 | POC-322 |
| POC-330 | POC-331 | POC-332 |
Módulos MezIO™ suportados
O módulo Neousys MezIO™ disponibiliza sinais de computador, linhas de alimentação e sinais de controlo através de um conector de alta velocidade. Transforma os sistemas embebidos Neousys em sistemas específicos para cada aplicação, com I/Os orientados para a aplicação, como RS-232/422/485, DIO isolado e controlo da alimentação de ignição.
Acessórios opcionais
- Mini SSD mSATA de 64GB com a versão inglesa do Windows 10 IoT pré-instalada*
- Mini SSD mSATA de 128GB com a versão inglesa do Windows 10 IoT pré-instalada*
- Adaptador de alimentação AC/DC de 12V, 60W
- Suporte opcional para montagem na parede
- Cabo de portas RS232 1-to-3
