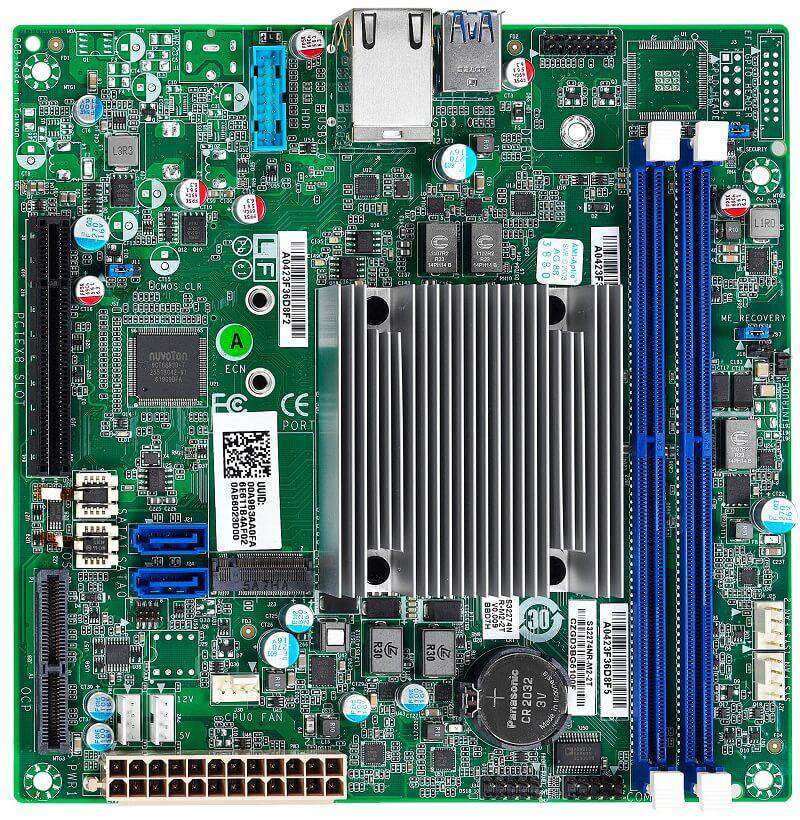

Placa-mãe para servidor com CPU Intel Atom Denverton C3858 a 2x 1.5Ghz, 2x DIMM com suporte para 16GB, 32GB e 64GB de memória. Dual LAN Gigabit para aplicações de servidor.
- Um CPU Intel® Atom Denverton C3000 SoC
- 1x slot DIMM até 16GB/ 32GB UDIMM/ RDIMM ECC DDR4 1866
- 1x slot PCI-E x8 Gen3 de perfil baixo (com ligação x8 ou x2)
- 1x conector SFI com M3227L8-X557-2C (SKU -2T-C958)
- 1x conector M.2 (2242/2260), 2x HDDs SATA através de conectores SATA-III 6.0Gb/s (sem RAID)
- 2x GbE (via Realtek RTL8111H) ou 2x 10GbE (placa Mezz TYAN M3227L8-X557-2C) + 2x GbE (via Realtek RTL8111H) (SKU -2T-C958)
- Formato Mini-ITX 6.69" x 6.69" (170 x 170mm)
Especificações:
| Processador | Série de CPU suportada | (1) processador Intel Atom Denverton C3338 SoC |
| Potência térmica de projeto (TDP) | 9W | |
| Chipset | Super I/O | NCT6683D-T |
| Memória | Quantidade de DIMM suportada | (1) slot DIMM |
| Tipo/velocidade de DIMM | UDIMM/RDIMM ECC DDR4 1866 | |
| Capacidade | Até 16GB/32GB UDIMM/RDIMM | |
| Tensão da memória | 1.2V | |
| Slots de expansão | PCI-E | (1) slot PCI-E Gen3 x8 (com ligação x2) |
| LAN | Quantidade de portas | (2) portas GbE |
| Controlador | Realtek RTL8111H | |
| Armazenamento | Conector | (2) SATA |
| Controlador | CPU Intel Atom Denverton C3338 SoC | |
| Velocidade | 6.0 Gb/s | |
| RAID | Não suportado | |
| Conector M.2 | (1) conector M.2 (2242/2260) através de interface PCI-E | |

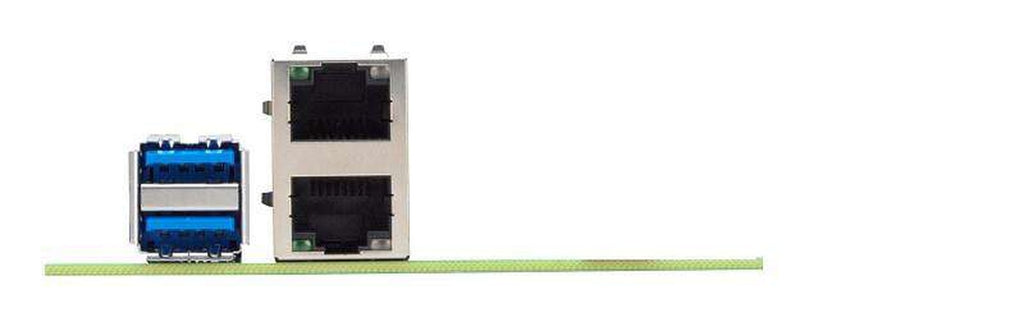

| Entrada/saída | USB | (2) portas USB3.0 (na traseira) |
| COM | (1) conector | |
| RJ-45 | (2) portas GbE | |
| Painel frontal | (1) conector 2 x 5 | |
| SATA | (2) conectores SATA-III | |
| Alimentação | Conectores de alimentação SSI/ATX de 24 pinos + 4 pinos | |
| Monitorização do sistema | Chipset | NCT6683D-T |
| Ventoinha | Total de (3) conectores de 4 pinos | |
| Temperatura | Monitoriza a temperatura da CPU & do ambiente do sistema / Monitoriza a temperatura da CPU & da memória & do ambiente do sistema | |
| Tensão | Monitoriza a tensão da CPU, memória, chipset & fonte de alimentação | |
| LED | Indicador LED de falha da ventoinha / indicador de aviso de sobretemperatura | |
| Outros | Suporte para temporizador watchdog | |
| BIOS | Marca / capacidade da ROM | AMI / 16MB |
| Características | ACPI 3.0/estados de suspensão ACPI S4,S5 / SMBIOS 2.8/PnP/Wake on LAN / Arranque a partir de dispositivo USB/PXE via LAN/armazenamento / Ciclo de trabalho PWM da ventoinha configurável pelo utilizador / Redirecionamento da consola | |
| Dimensões físicas | Formato | mini-ITX |
| Dimensões da placa-mãe | 6.69" x 6.69" (170 x 170mm) | |
| Regulamentação | FCC (DoC) | Classe B |
| CE (DoC) | Classe A | |
| Ambiente de funcionamento | Temperatura de funcionamento | 10° C ~ 35° C (50° F~ 95° F) |
| Temperatura fora de funcionamento | - 40° C ~ 70° C (-40° F ~ 158° F) | |
| Humidade em funcionamento/fora de funcionamento | 90%, sem condensação a 35° C | |
| RoHS | Em conformidade com RoHS 6/6 | Sim |
| Sistema operativo | Lista de sistemas operativos suportados | Consulte as nossas listas AVL de suporte. |
| Conteúdo da embalagem | Placa-mãe | (1) placa-mãe S3227 |
| Manual | (1) guia de instalação rápida | |
| CD de instalação | (1) CD de instalação TYAN |
